Radiograph

タウン法撮影 Towne view

English ver.
Radiopaedia

【撮影目的】
頭蓋骨の骨折・変位、腫瘍性病変、Paget病などの観察。
頭蓋骨骨折の内・外側への変位、異物の検出。
後頭骨の観察に優れる。
錐体骨、大後頭孔の中に投影されるトルコ鞍と後床突起の観察。

【撮影前の確認事項】
検査目的を確認する。
障害物となるものを除去する(ヘアピン、眼鏡、ピアス、ネックレス、入れ歯等)。

【ポジショニング】

HeadTowne004
HeadTowne005
HeadTowne006
previous arrow
next arrow
HeadTowne004
HeadTowne005
HeadTowne006
previous arrow
next arrow

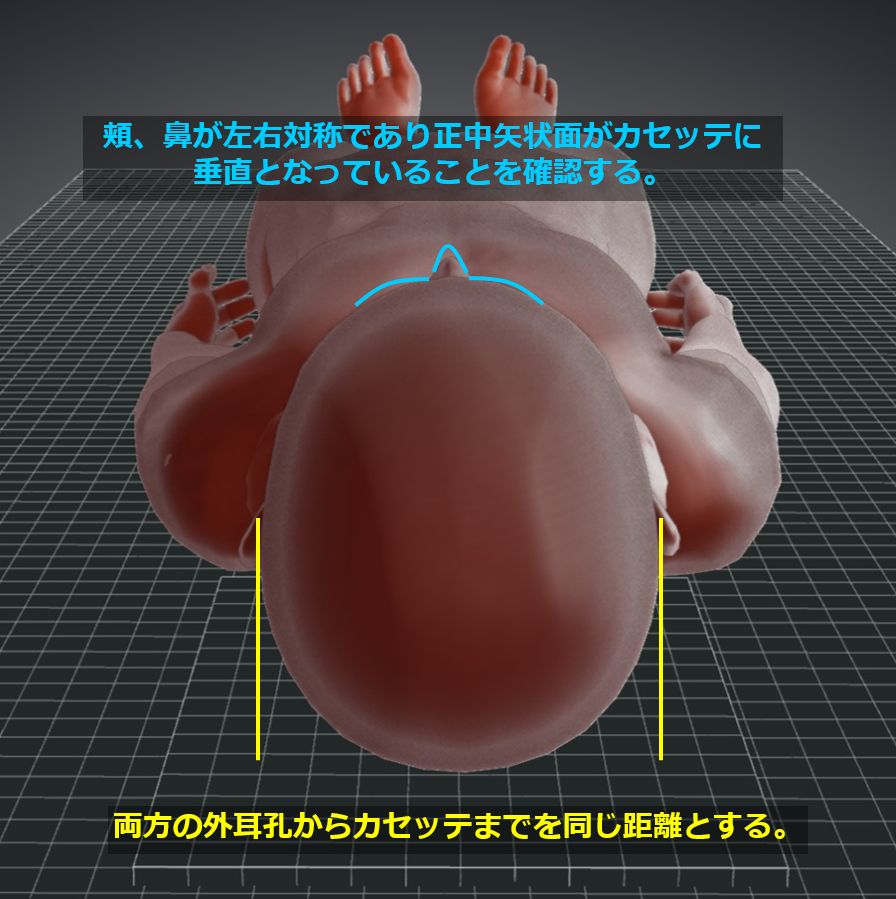

仰臥位(立位・座位も可)。
正中矢状面とフィルム長軸を合わせる。
頭側から見て、両方の外耳孔とフィルムの距離が等しいことを確認する。
マーカー(R or L)を必ず置く。

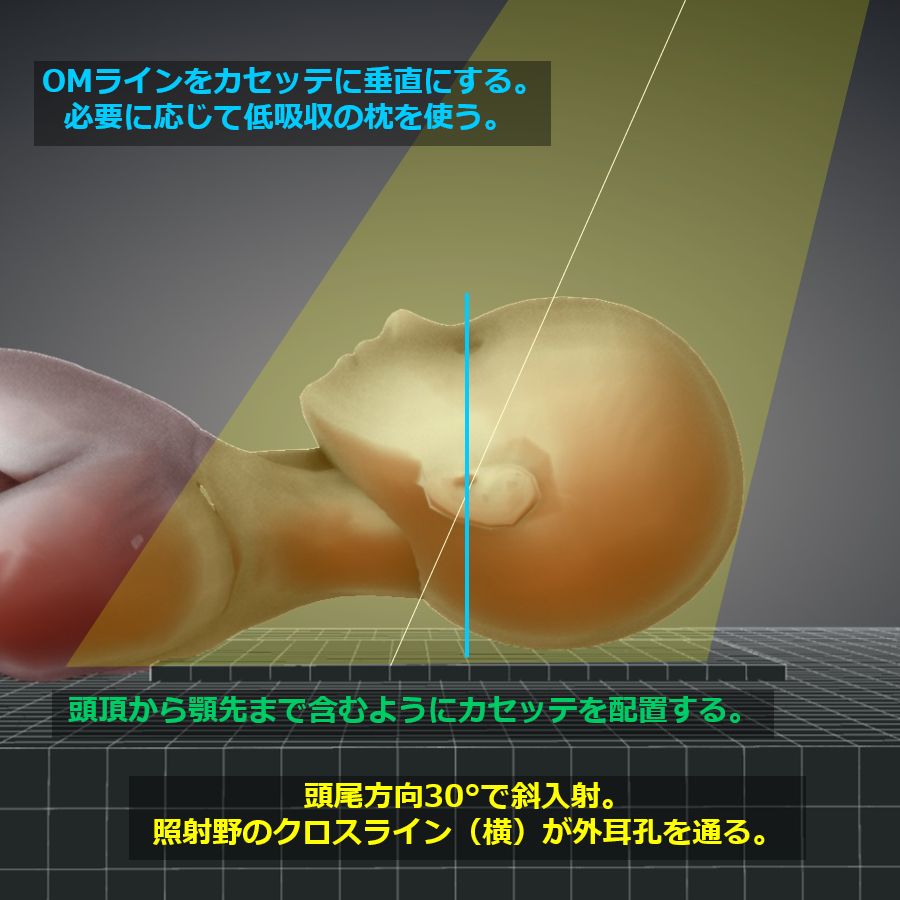

顎を引きOMラインをフィルムに垂直にする。
→顎を引くことが困難な場合はドイツ水平線を垂直にする。(この場合、斜入射の角度は40°とする)

【X線入射点・撮影距離・照射野】

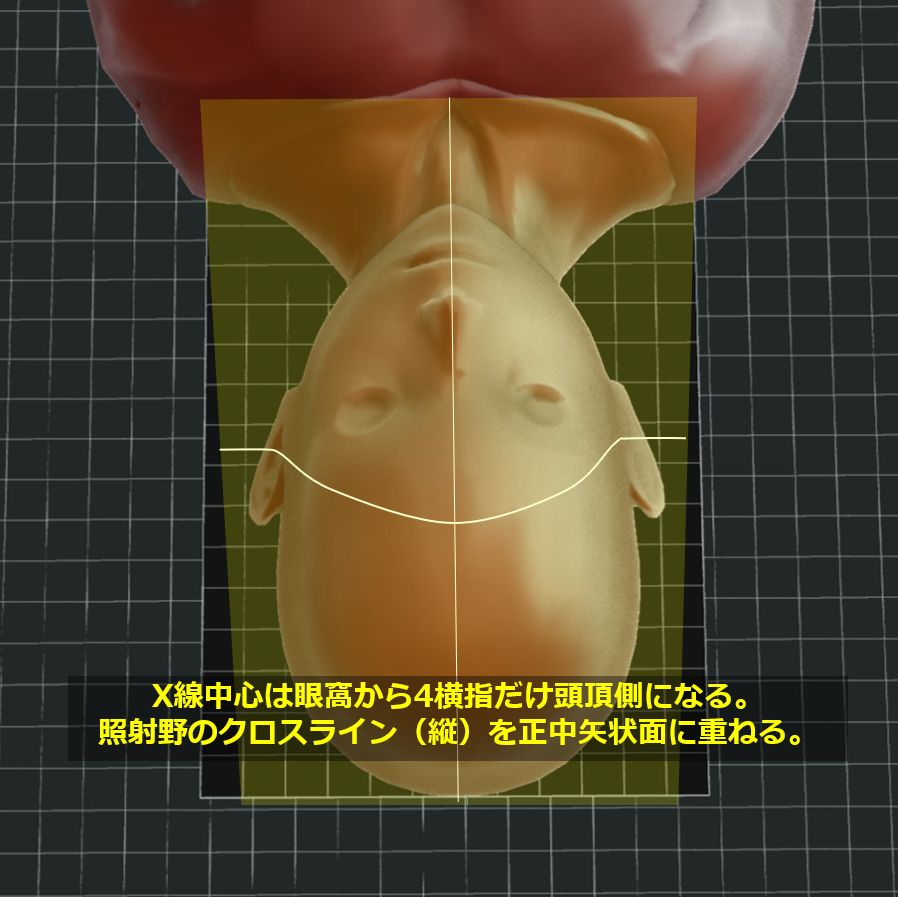

入射点:照射野のクロスライン(縦)を正中矢状面に合わせ、照射野のクロスライン(横)が外耳孔を通る点に頭尾方向に30°で斜入射。
撮影距離:100cm
照射野:軟部組織まで含めた頭部全体を含むこと

【撮影条件】
75kV / 25mAs
グリッド ( + )
呼吸停止

【画像・チェックポイント】

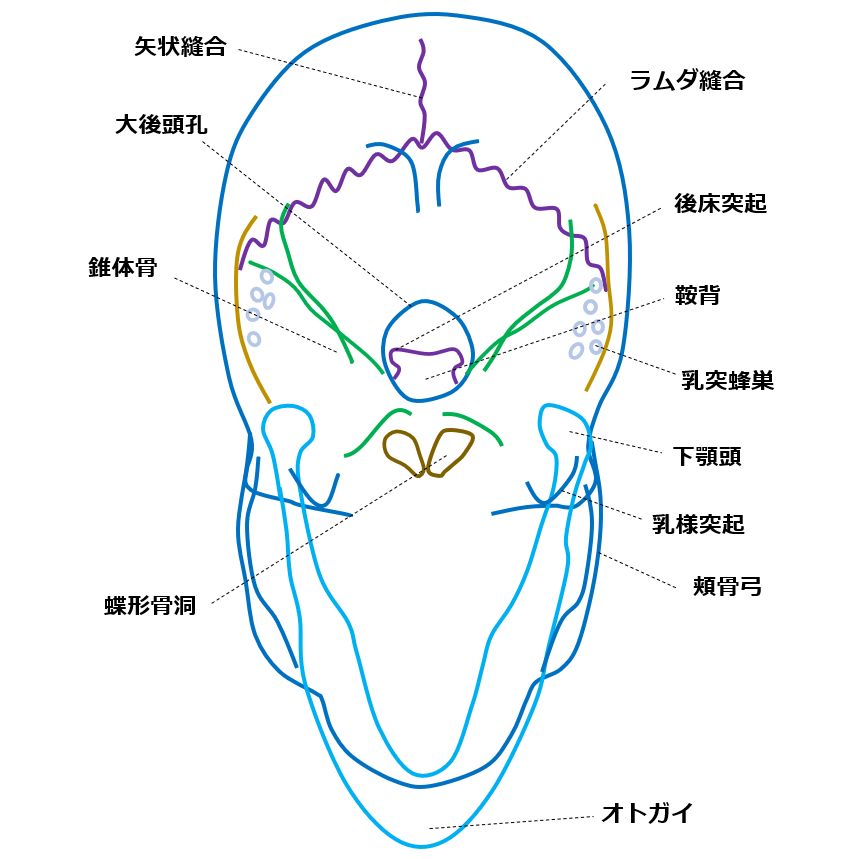

正常例(Radiopaedia)

HeadTowne007b
HeadTowne008
previous arrow
next arrow
HeadTowne007b
HeadTowne008
previous arrow
next arrow

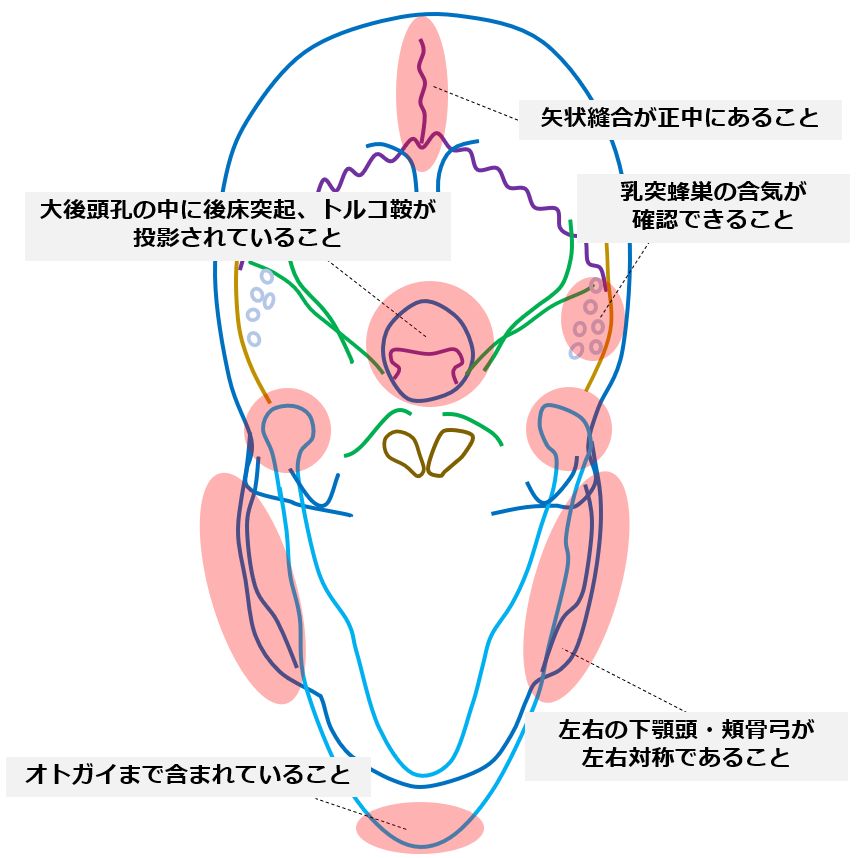

縫合線が正中に投影されているか。
下顎頭が左右対称に投影されているか。
オトガイまで含まれているか。
外板と内板が観察できること。
大後頭孔の中にトルコ鞍、後床突起が描出されているか。
写真の濃度を調節することで、頬骨弓が観察できる。
