Radiograph

鼻骨側面撮影 Nasal bone lateral view

English ver.
Radiopaedia

【撮影目的】
鼻骨および軟部組織の側面からの観察。
撮影法はX線量の違いを除き、頭部側面撮影とほぼ同様。
比較のために両方向から撮影することもある。

【撮影前の確認事項】
障害物となるものを除去する(ピアス、眼鏡等)。

【ポジショニング】

NasalBoneLateral005b
NasalBoneLateral006
NasalBoneLateral007
previous arrow
next arrow
NasalBoneLateral005b
NasalBoneLateral006
NasalBoneLateral007
previous arrow
next arrow

腹臥位または座位。
頭部を回旋させ、検側を近づけた側面とする。
マーカー(R→L, L→R)を置く。

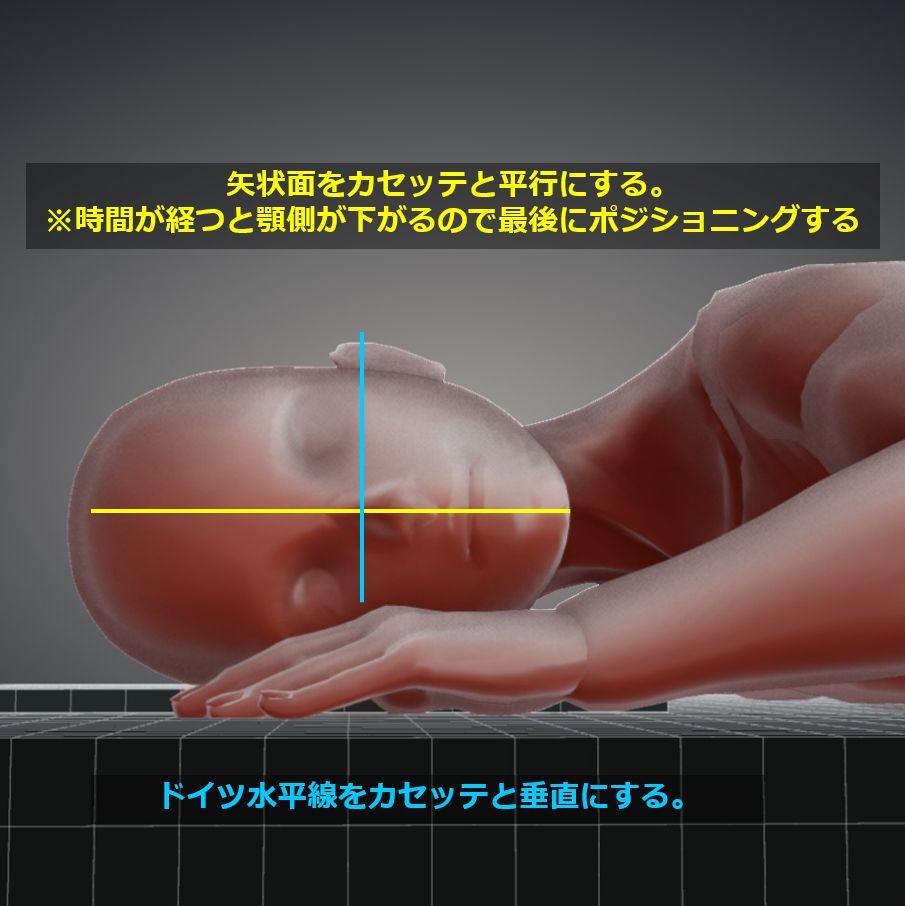

正中矢状面をカセッテに対して平行にする。

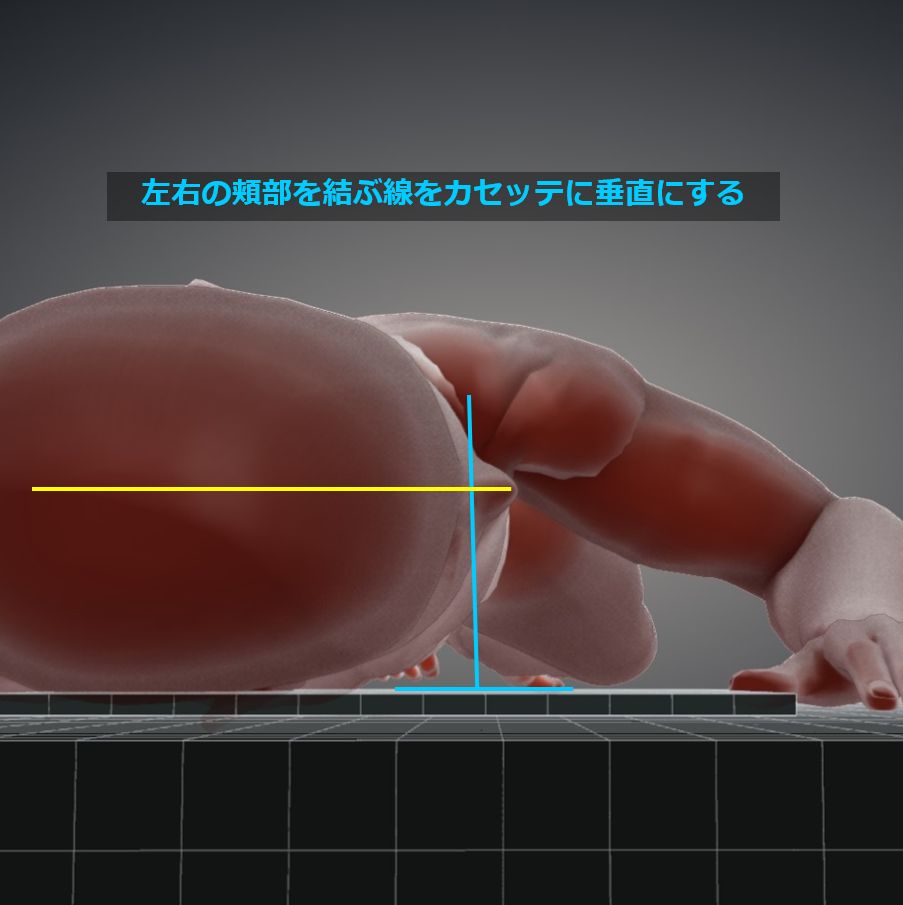

ドイツ水平線をカセッテに垂直にする。

【X線入射点・撮影距離・照射野】
入射点:鼻根部を中心に、カセッテに垂直入射する。
撮影距離:100cm

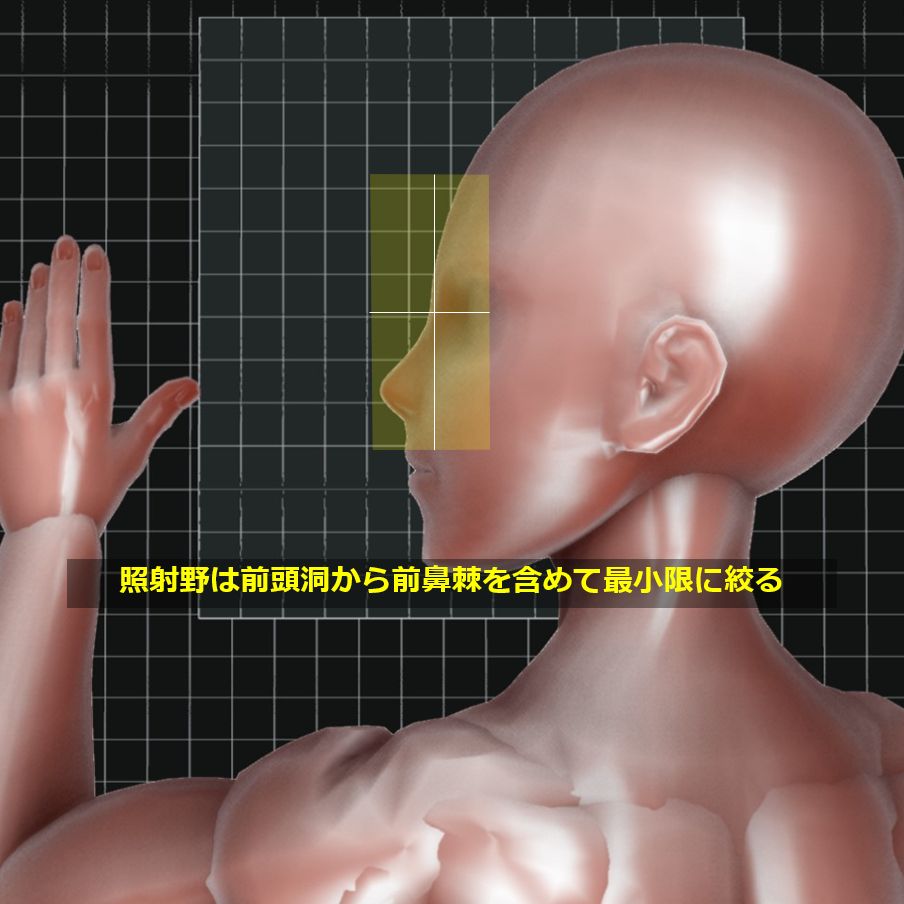

照射野:前頭洞から前鼻棘を含む範囲に絞り、散乱線の影響を最小限にする。

【撮影条件】
50kV / 4mAs
グリッド ( – )
呼吸停止

【画像・チェックポイント】

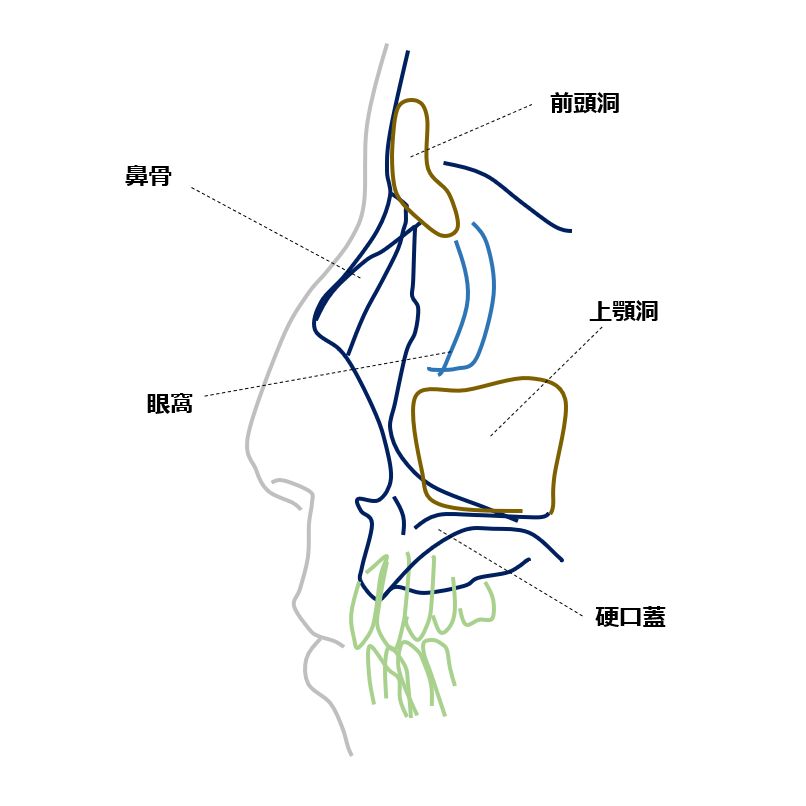

正常例 (Radiopaedia)

NasalBoneLateral008
NasalBoneLateral009
previous arrow
next arrow
NasalBoneLateral008
NasalBoneLateral009
previous arrow
next arrow

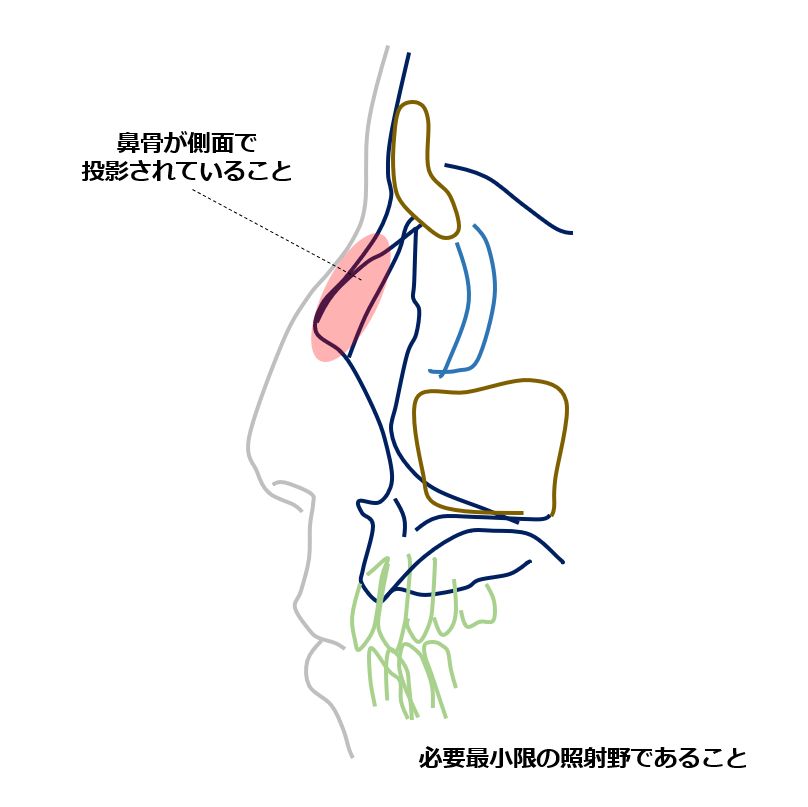

鼻骨が側面となっていること。
必要最小限の照射野であること。
