Radiograph

腹部側面撮影 Abdomen lateral view

English ver.
Radiopaedia

【撮影目的】
腹部正面撮影の補助的撮影。
異物、腫瘤、石灰化、大動脈瘤などの3次元的な位置関係の把握。

【撮影前の確認事項】
一般的にはオーダーされない撮影であるため、撮影目的を確認する。
照射野を半切サイズに合わせておく。
障害物となるものを除去する(チューブ、チャック、ボタンなど)。

【ポジショニング】

AbdAP137
AbdAP138
AbdAP139
AbdAP140
AbdAP141
AbdAP142b
previous arrow
next arrow
AbdAP137
AbdAP138
AbdAP139
AbdAP140
AbdAP141
AbdAP142b
previous arrow
next arrow

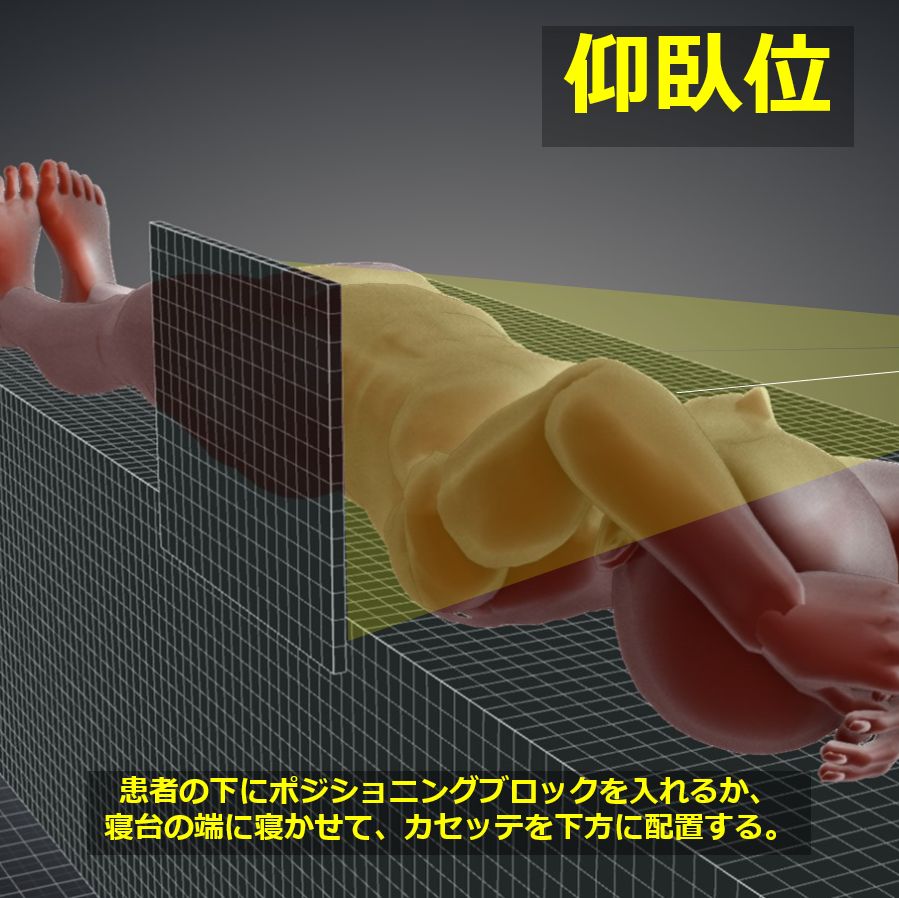

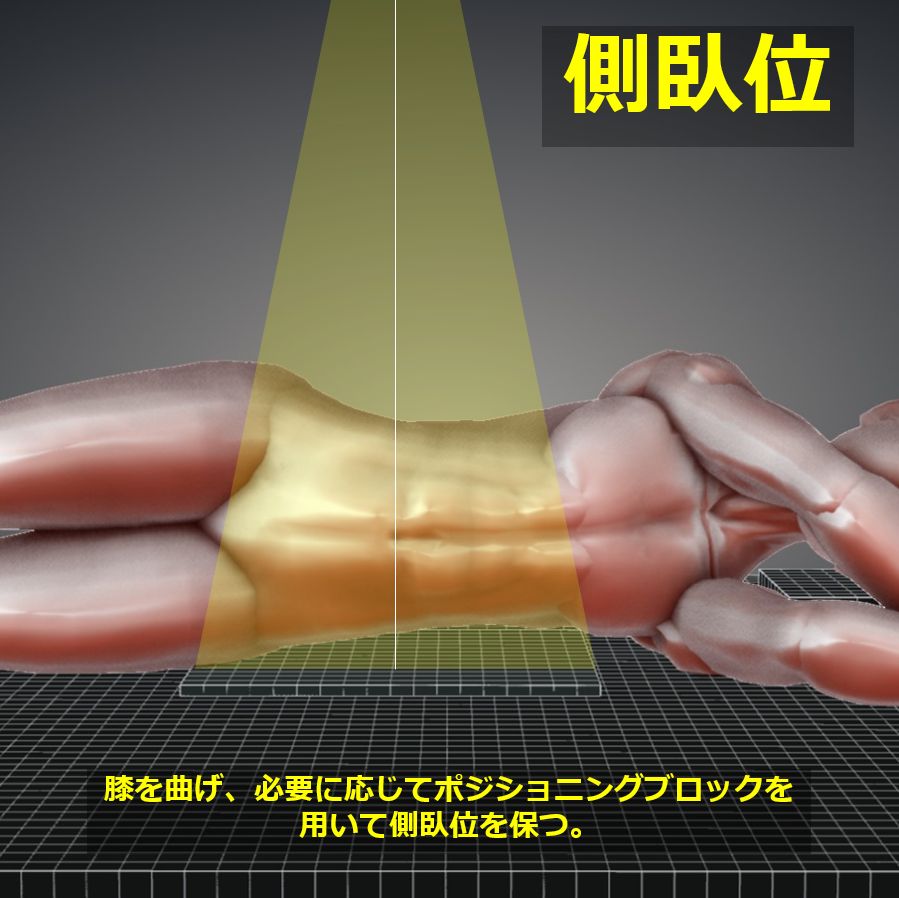

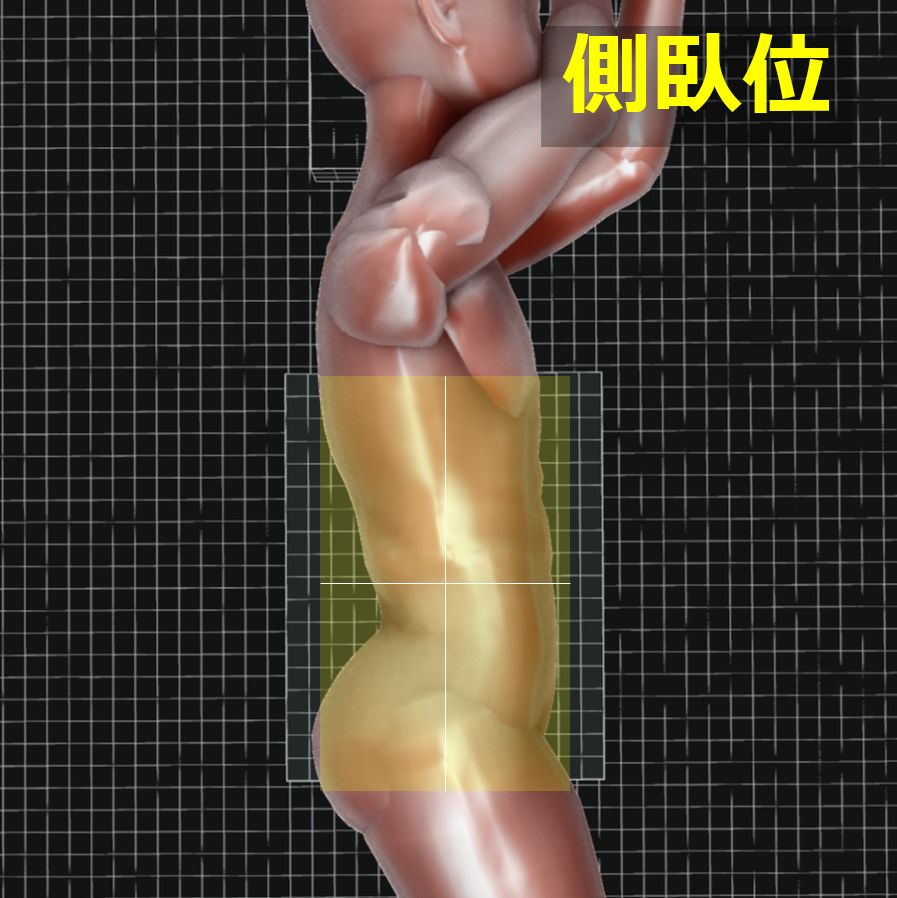

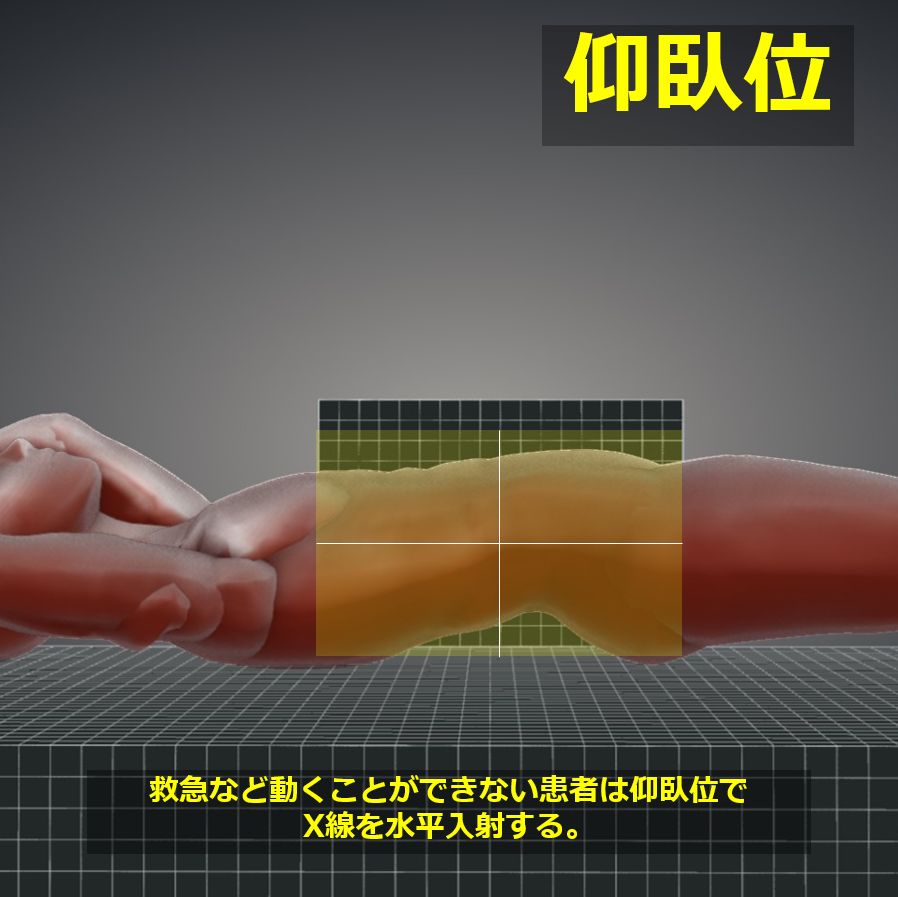

検側をカセッテにつけた立位、または側臥位(動けない場合は仰臥位にてX線を水平入射)。

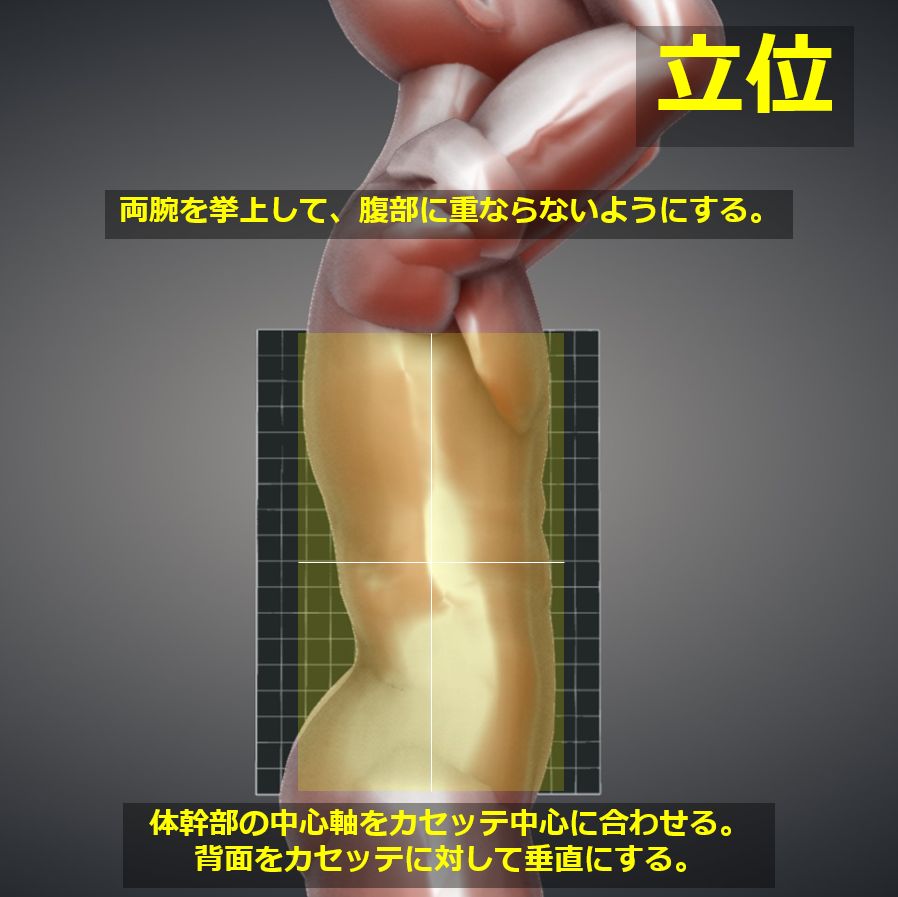

体幹部の中心をカセッテ中心軸に合わせる。
背面をカセッテと垂直にする。
両腕は照射野の範囲から外すため挙上する。
臥位の場合は膝を軽く曲げ、姿勢を安定させる。

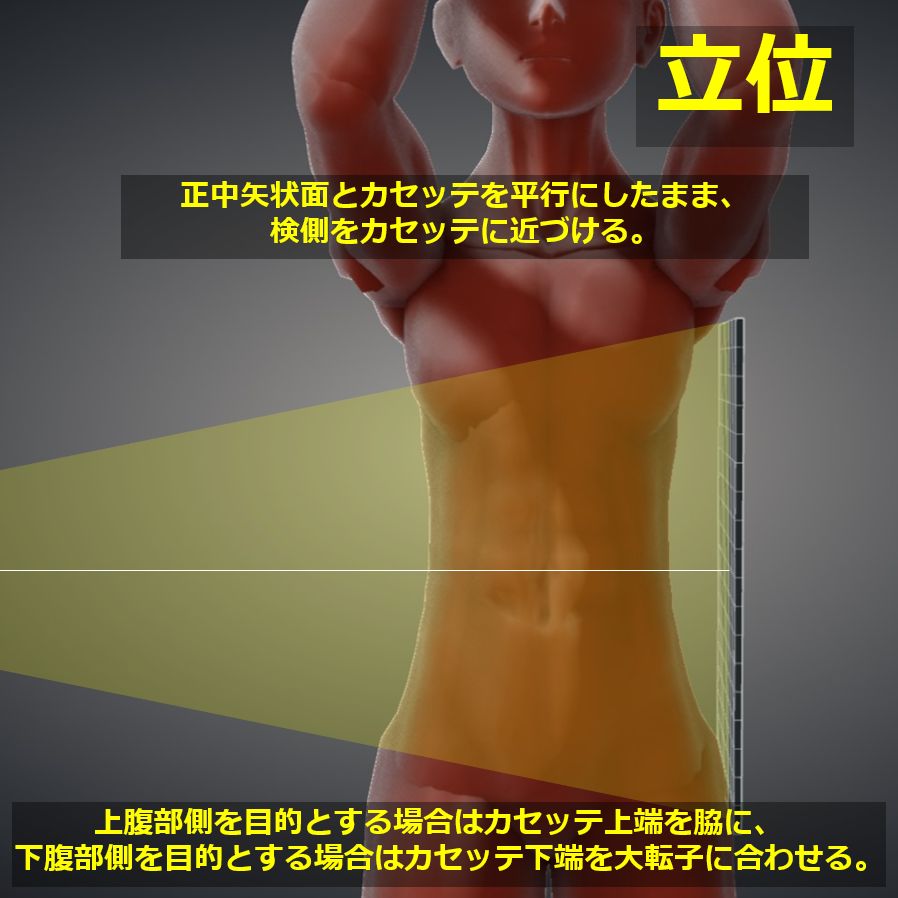

上腹部が目的であれば照射野上縁を肩甲骨下縁に、下腹部が目的であれば照射野下端を大転子に合わせる。
立位/臥位、RLマーカーを貼る。

【X線入射点・撮影距離・照射野】
入射点:カセッテ中心に向けて垂直入射。
撮影距離:100~150cm
照射野:上下は半切サイズ(17インチ)、左右は体表面まで絞る

【撮影条件】
80kV / 50mAs
グリッド ( + )
呼気停止。(完全な呼気停止の後、1秒待ってから曝射する)

【画像・チェックポイント】

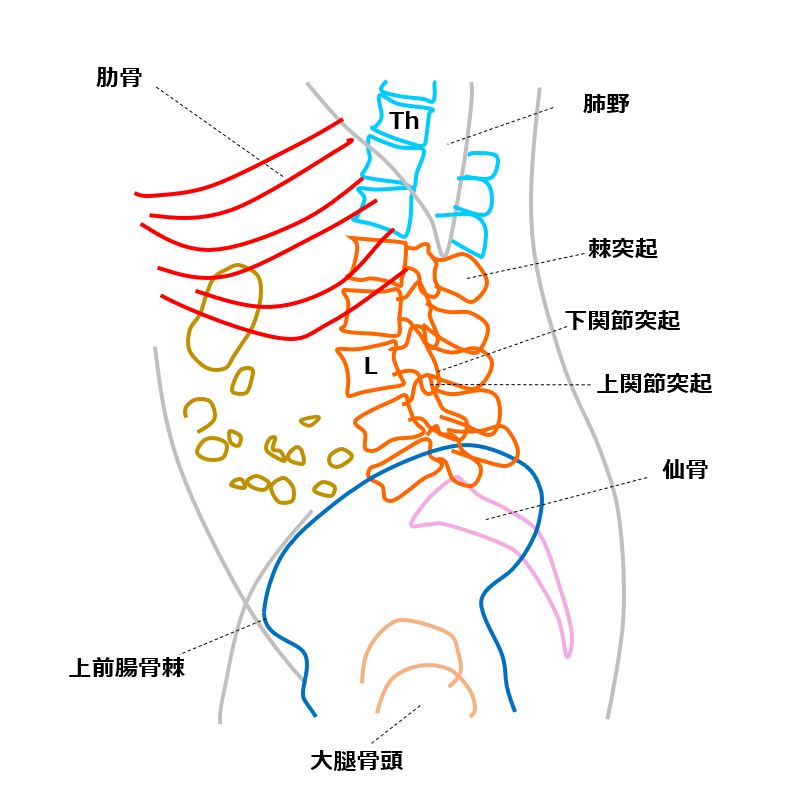

正常例(Radiopaedia)

AbdAP143
AbdAP144
previous arrow
next arrow
AbdAP143
AbdAP144
previous arrow
next arrow

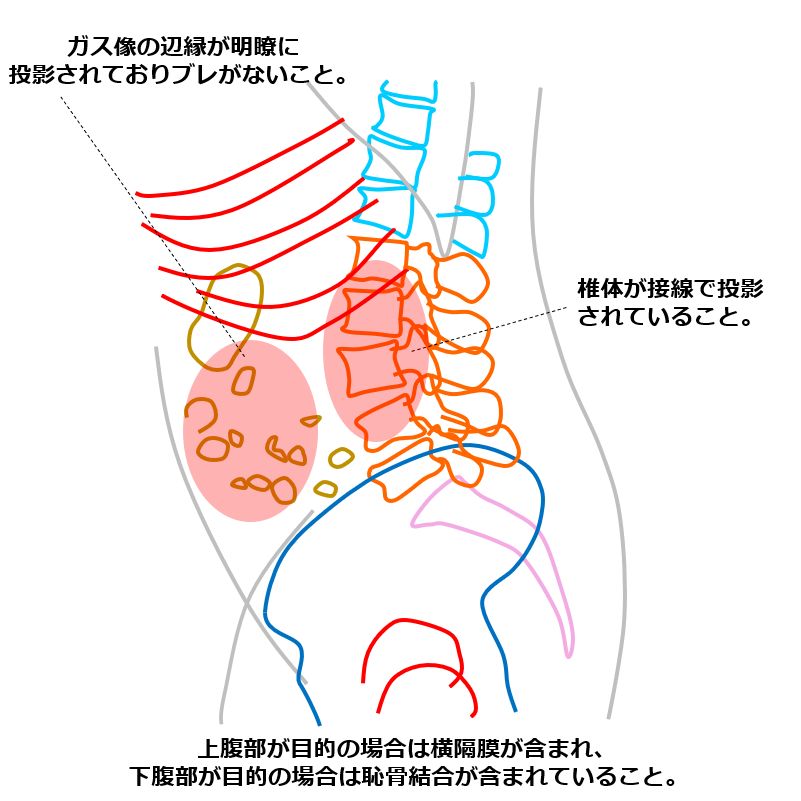

上腹部を目的とした場合は左右の横隔膜が投影されていること。
下腹部を目的とした場合は恥骨結合が投影されていること。
X線中心付近の椎体が接線で投影されていること。
ガス像の辺縁が明瞭で、ブレがないこと。
