Radiograph

肺尖撮影 Pulmonary apices view

English ver.
Radiopaedia

【撮影目的】
肺尖部(肺結核の好発部位)の腫瘍や石灰化の観察。

【撮影前の確認事項】
下肺野(肋骨横隔膜角)まで写真に含める必要があるか。
障害物となるものを除去する(ネックレス、束ねた髪、ボタンなど)。

【ポジショニング】

ApexOfLung006
ApexOfLung007
ApexOfLung008b
ApexOfLung009
ApexOfLung010
ApexOfLung011
previous arrow
next arrow
ApexOfLung006
ApexOfLung007
ApexOfLung008b
ApexOfLung009
ApexOfLung010
ApexOfLung011
previous arrow
next arrow

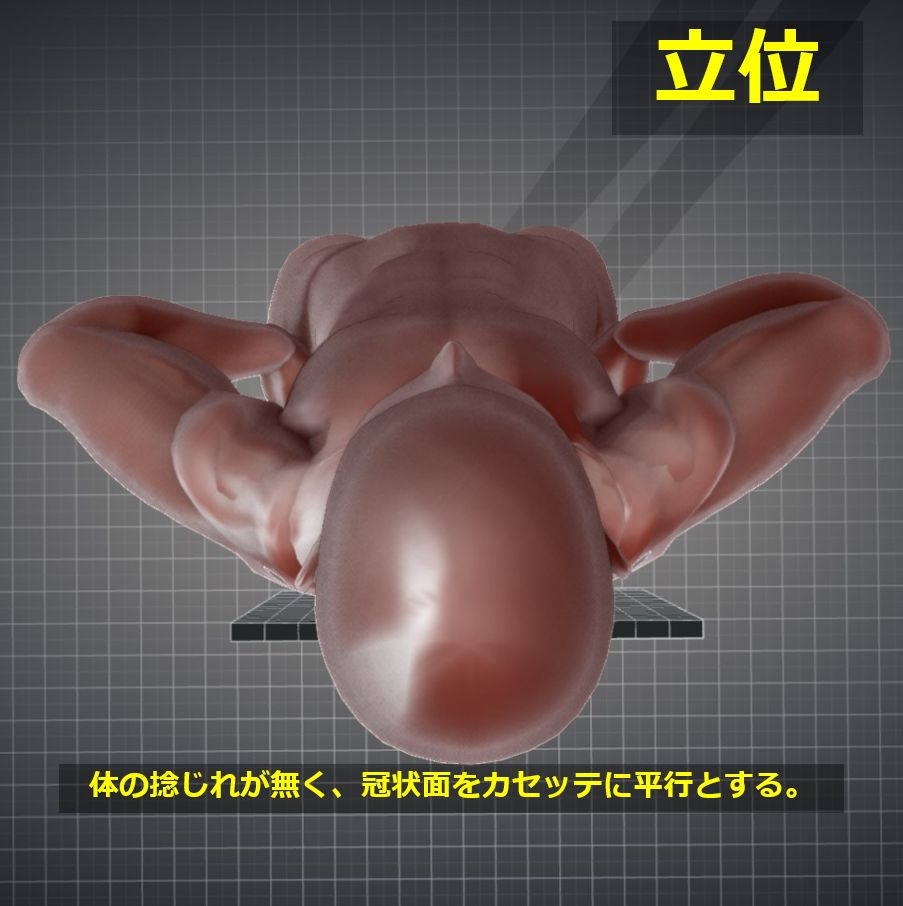

カセッテに背を向けた立位、もしくは仰臥位。
カセッテの上端は肩の陰影よりも5cm上とする。

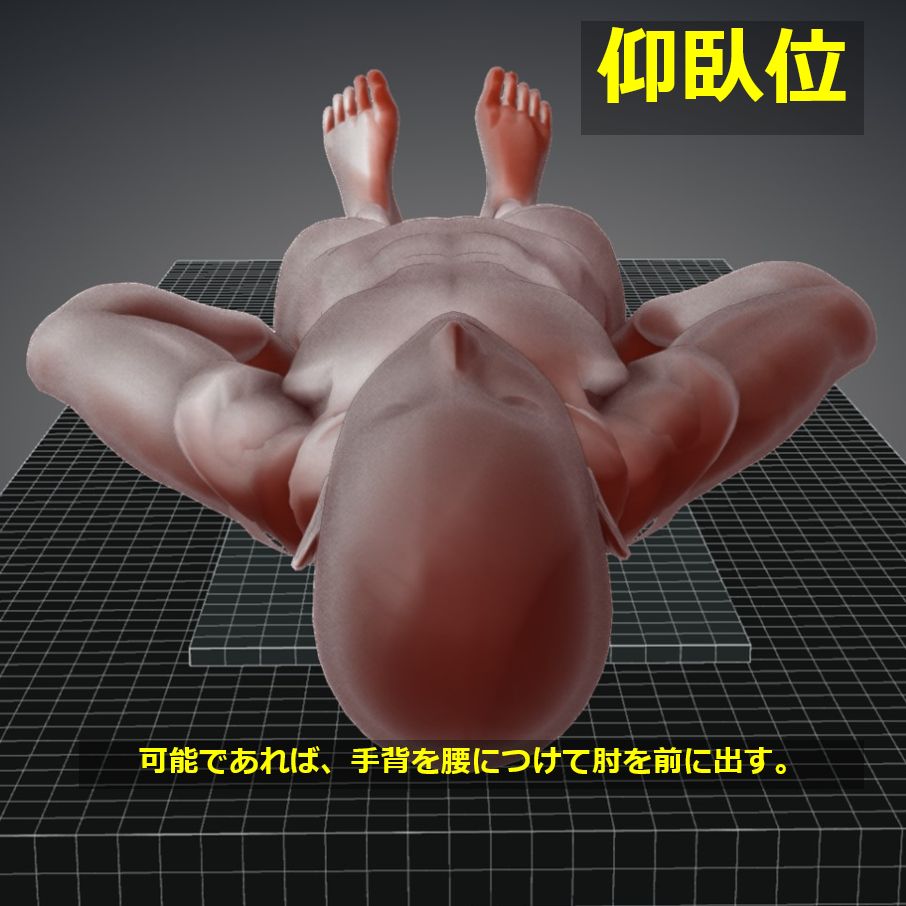

両方の手背を腰に当て、肘を前に出すことで肩甲骨を肺野から外す。
マーカー(R, L)を置く。

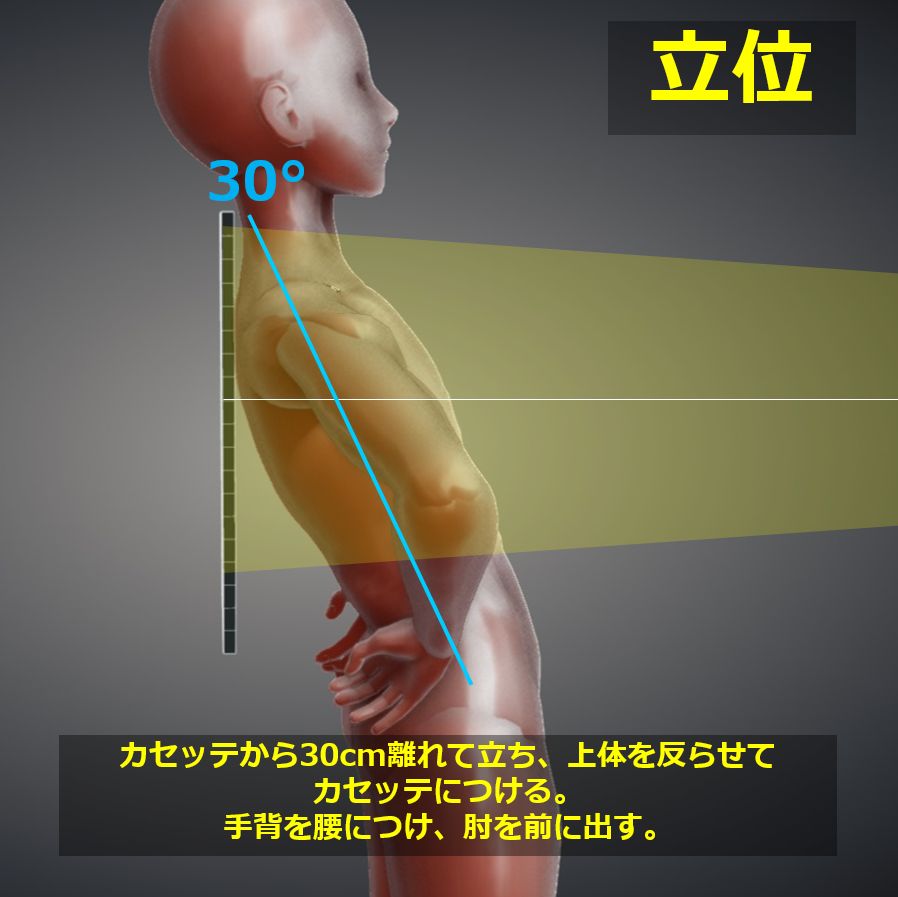

立位 :
カセッテから30cm離れて座り、上体を反らせてカセッテに肩をつける。
上体とカセッテのなす角度は15~30°程度とする。

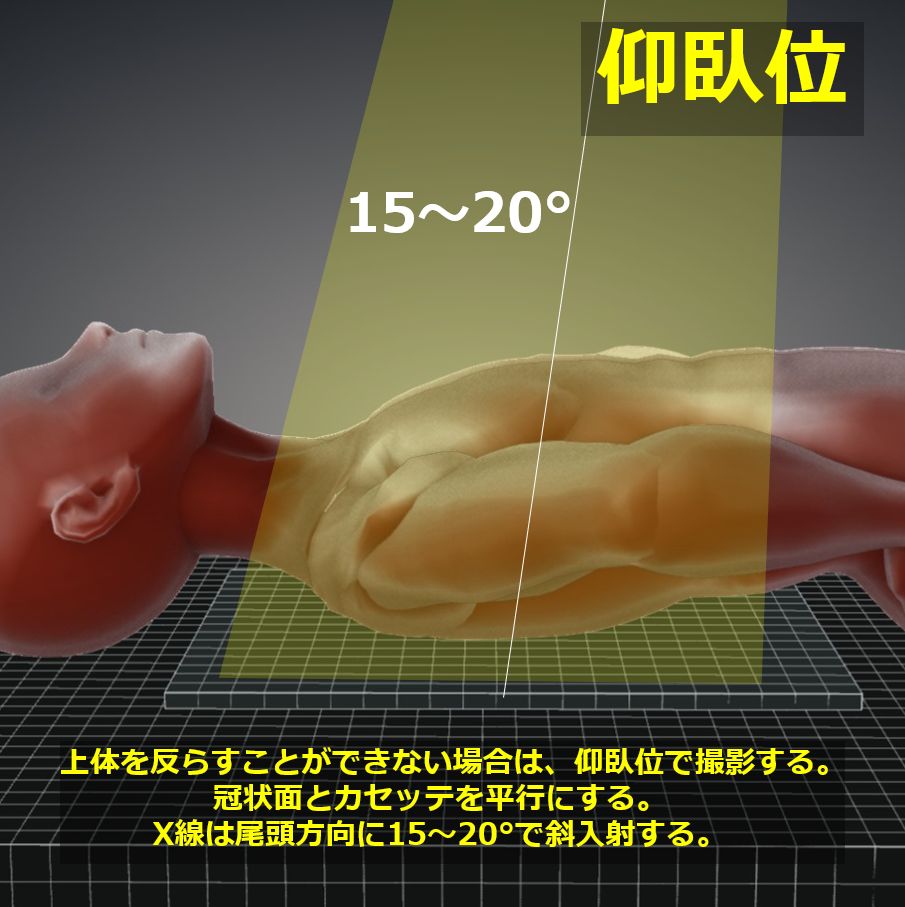

仰臥位 :
冠状面とカセッテを平行にする。

【X線入射点・撮影距離・照射野】

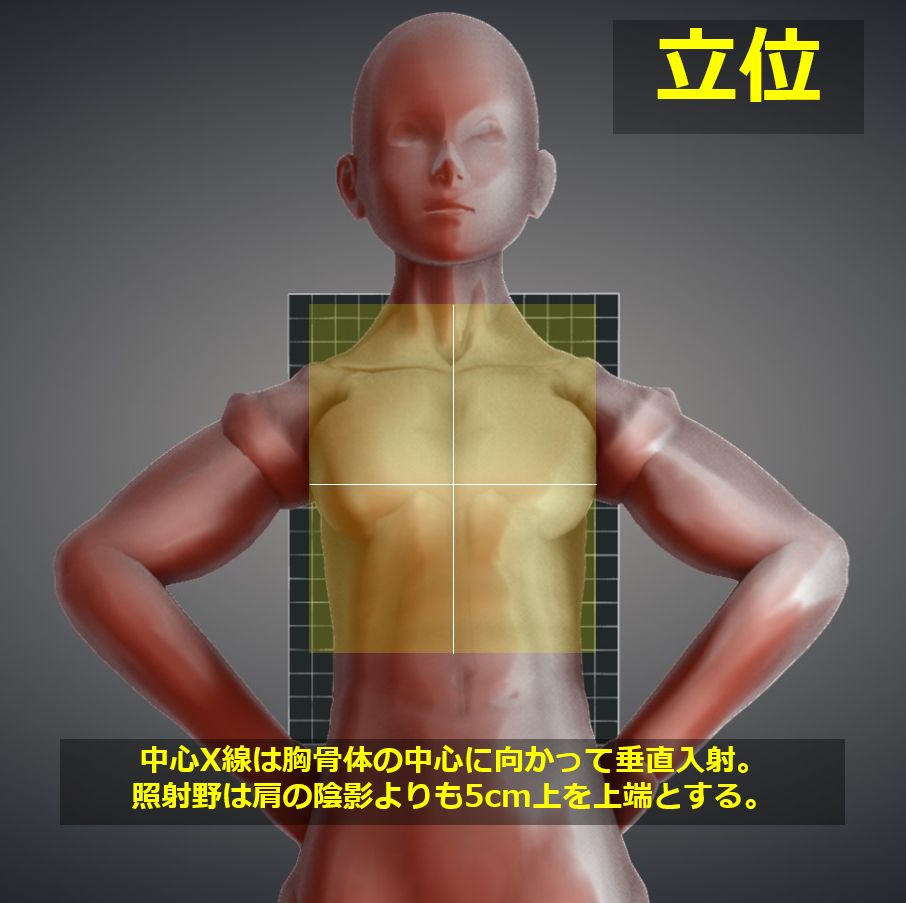

入射点:正中矢状面上で、胸骨の中央。
立位 : 垂直入射、尾頭方向5°で斜入射(Flaxmann法)
仰臥位 : 尾頭方向15~20°で斜入射
撮影距離:200cm

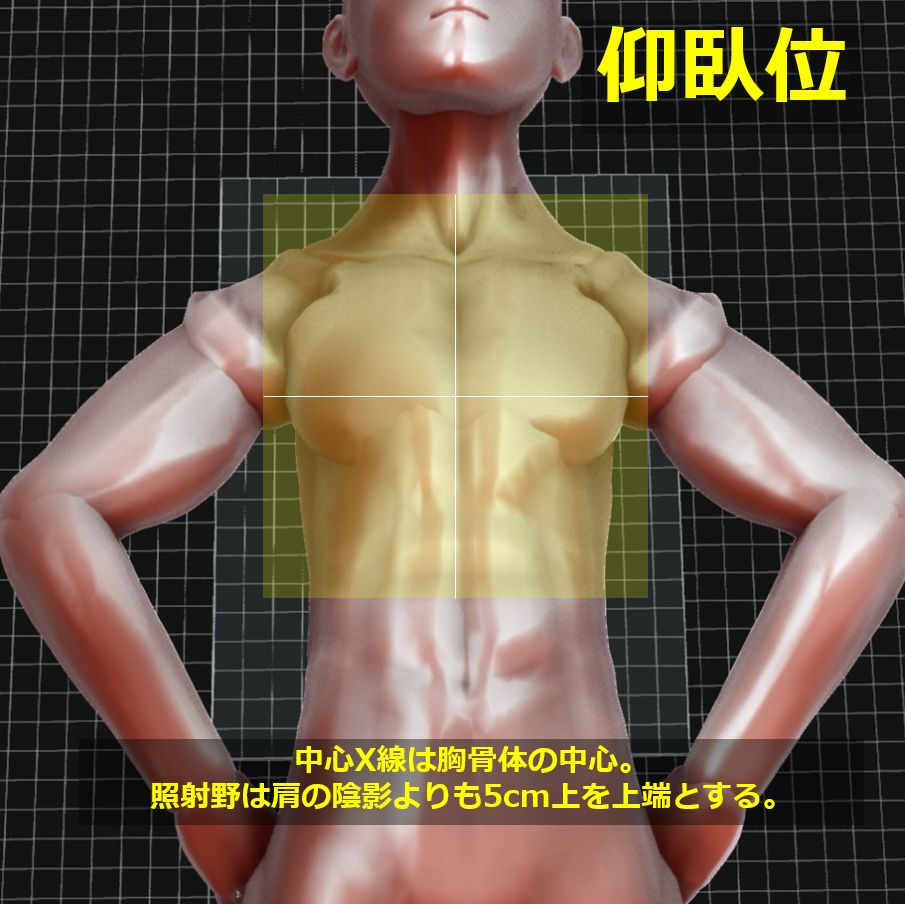

照射野:胸骨体を中心に、肩の陰影よりもより5cm上まで広げる。

【撮影条件】
120kV / 6mAs ※心臓の拍動による影響を最小限にするため、可能な限り撮影時間を短くする(mAを最大)。
グリッド ( + ) 斜入射する場合はグリッドの方向に注意。
最大吸気

【画像・チェックポイント】

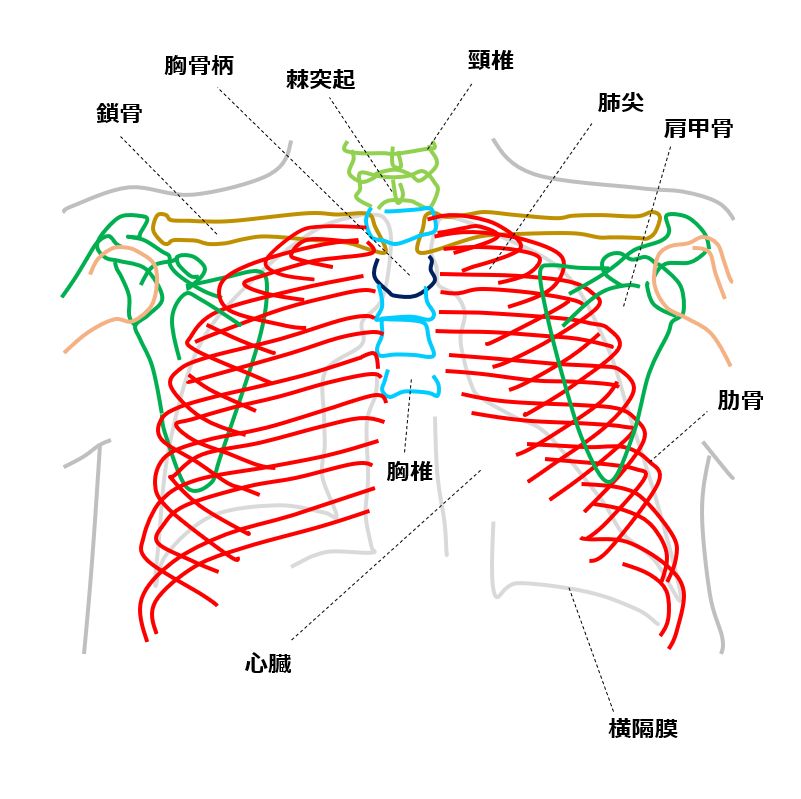

正常例(Radiopaedia)

ApexOfLung012
ApexOfLung013
previous arrow
next arrow
ApexOfLung012
ApexOfLung013
previous arrow
next arrow

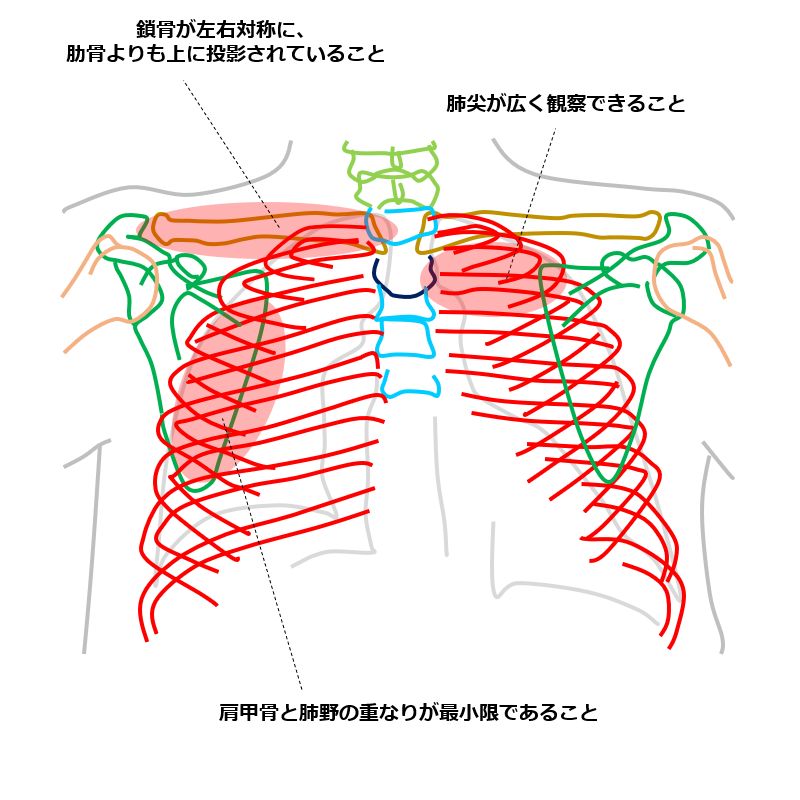

肺尖が広く観察できること。
肺野の左右、上下(必要に応じて肋骨横隔膜角まで)が欠けていないこと。
鎖骨近位が肺尖部よりも頭側に投影されていること。
鎖骨が左右対称に投影されていること。
鎖骨および上部肋骨(~4番)がほぼ水平に投影されていること。
両方の肩甲骨が肺野の外側に投影されていること。
ブレがないこと。
