Radiograph

肩鎖関節正面/斜方向/荷重撮影 Acromioclavicular articulation AP/oblique/ stressed view

English ver.
Radiopaedia (AP)
Radiopaedia (Axial)

【撮影目的】
肩鎖関節の観察。

【撮影前の確認事項】
片側ずつ撮影するか、両側を同時に撮影するか。
荷重撮影をする前に骨折の有無を確認する。
障害物となるものを除去する。

【ポジショニング】

ACjoint007
ACjoint008
ACjoint009
previous arrow
next arrow
ACjoint007
ACjoint008
ACjoint009
previous arrow
next arrow

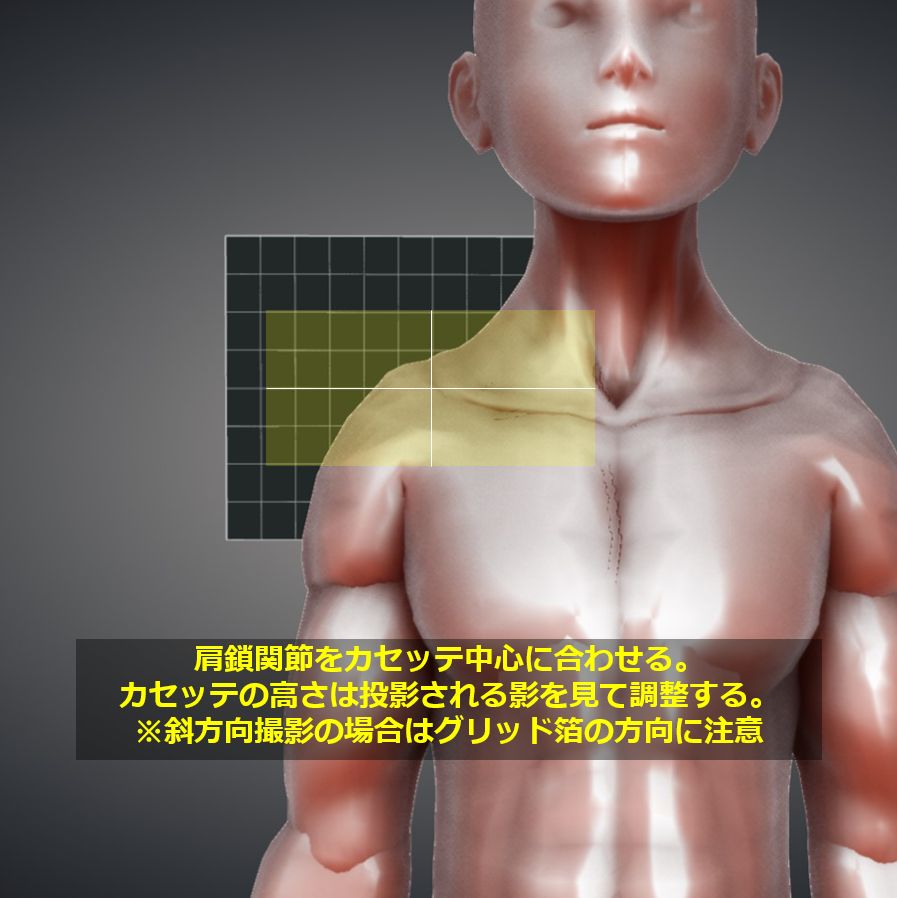

カセッテに背中をつけた立位。
片側を撮影する場合は肩鎖関節をカセッテ中心に、両側を撮影する場合は正中矢状面とカセッテ中心を合わせる。
カセッテの高さは投影される影を見て調整する。
上肢は力を抜いて下ろす。

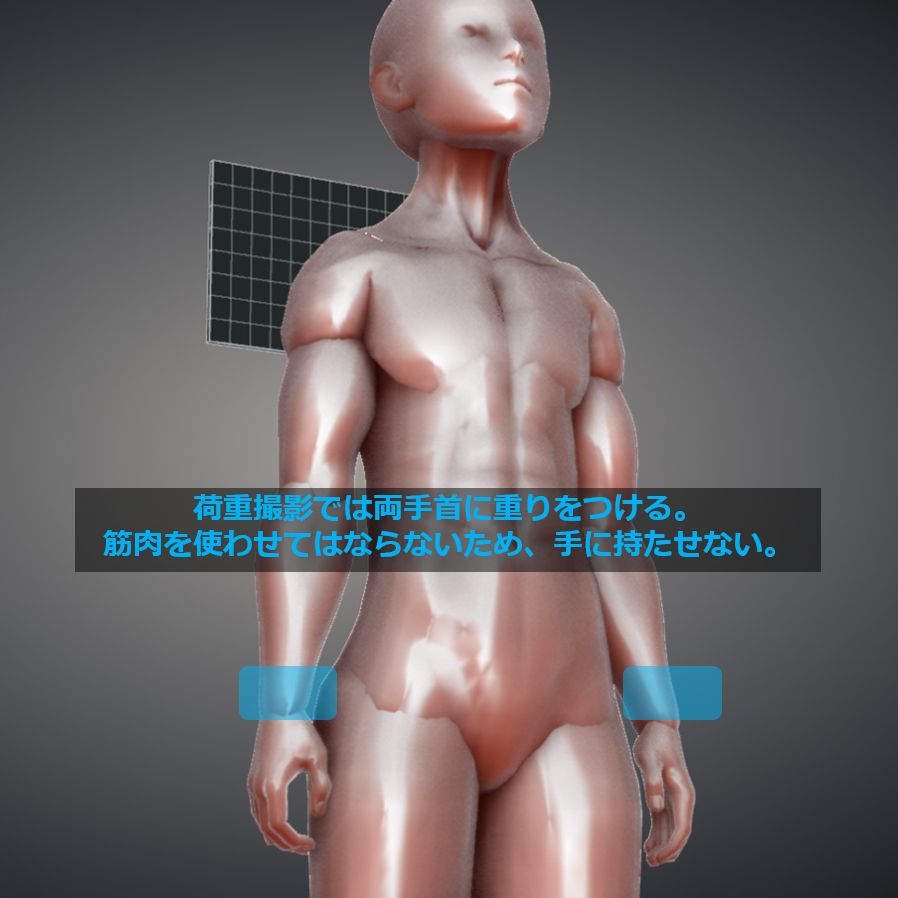

荷重撮影:両手首に重り(5kg程度)を巻き付ける。この際、筋肉を使わせないために、重りを手に持たせてはいけない。
荷重有り無し、RLマーカーを貼る。

【X線入射点・撮影距離・照射野】
入射点:肩鎖関節をX線中心とする。

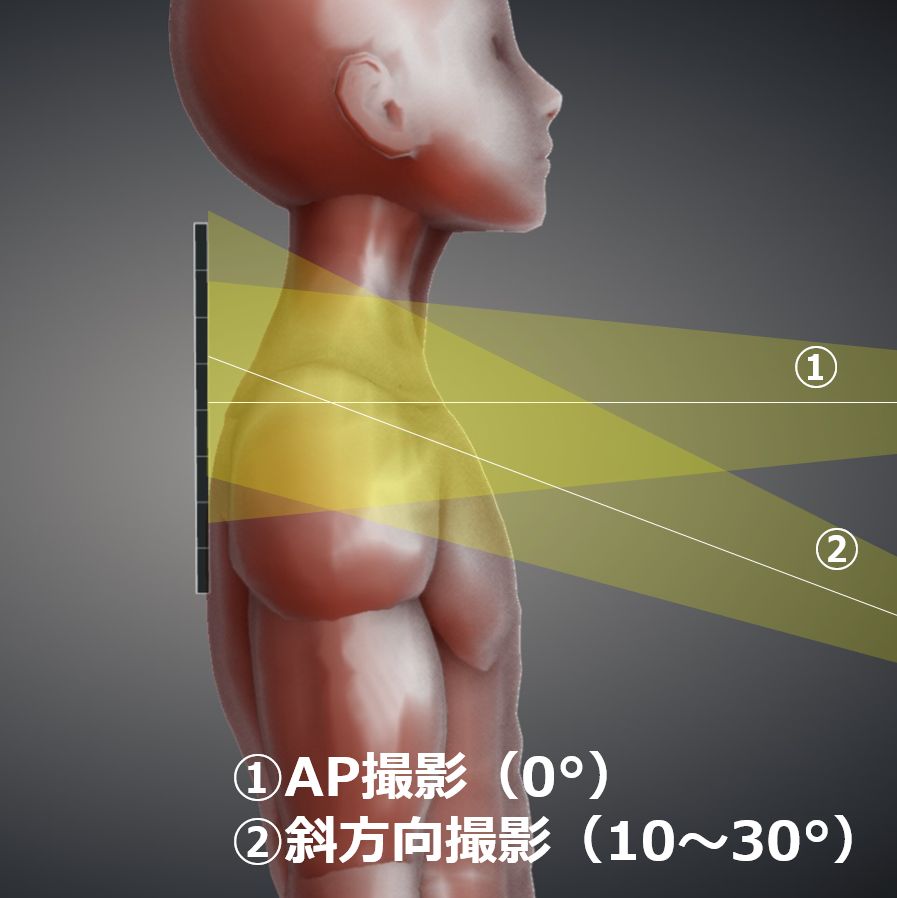

正面:垂直入射。
斜方向:15~30°で尾頭方向に斜入射。(グリッド箔の向きに注意)
撮影距離:100~200cm
照射野:肩鎖関節を中心に上腕骨頚部、鎖骨遠位2/3が含まれるまで広げる。

【撮影条件】
65kV / 10mAs
グリッド ( + )
呼吸停止

【画像・チェックポイント】
正常例 AP(Radiopaedia)
正常例 斜方向 荷重(Radiopaedia)

ACjoint010
ACjoint011
ACjoint012
previous arrow
next arrow
ACjoint010
ACjoint011
ACjoint012
previous arrow
next arrow

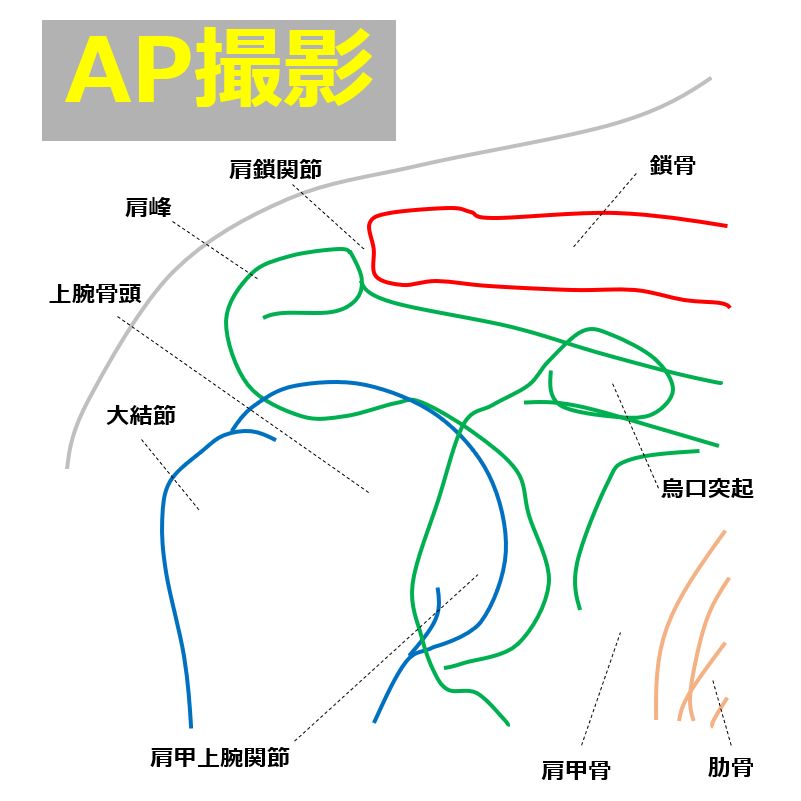

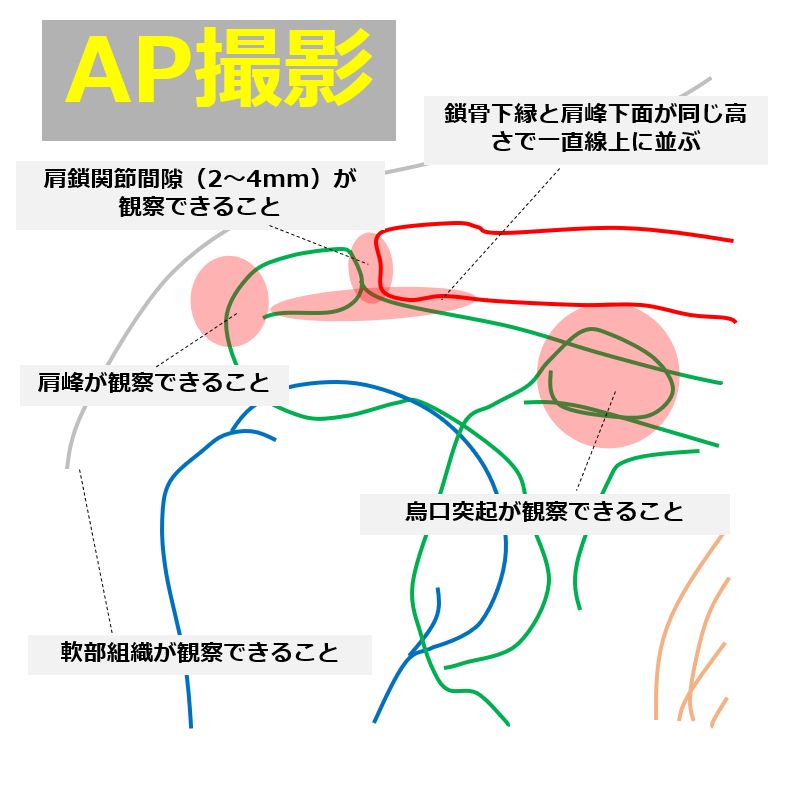

鎖骨、肩鎖関節間隙、肩峰、烏口突起、上腕骨頭が観察できること。
軟部組織が観察できること。
正常例では鎖骨下縁と肩峰下面が一直線上に位置していること。

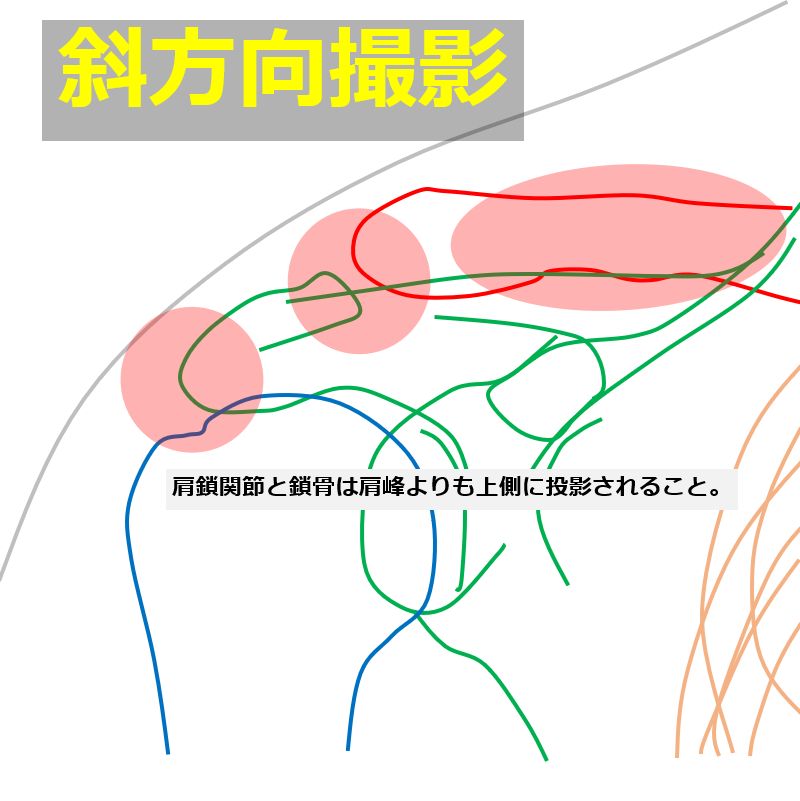

斜方向撮影では鎖骨や肩鎖関節が肩峰よりも頭側に投影される。

【動画】

【関連資料】

肩鎖関節脱臼の重症度分類(ロックウッド分類)
 各レベルの説明
重症度が高いほど、積極的な治療(手術など)が必要。

保存療法が選択される
レベル1
レベル2

保存療法or手術
レベル3

手術適応
レベル4
レベル5
