Radiograph

手関節手根管撮影 Carpal canal tunnel view, GAYNOR-HART method

English ver.
Radiopaedia

【撮影目的】
手根溝の接線方向からの観察。
石灰化や脱臼などによる正中神経の圧迫(手根管症候群)の有無。
有鉤骨鉤、大菱形骨、豆状骨の骨折(スポーツ選手に多い)の有無。

【撮影前の確認事項】
手関節、前腕遠位の骨折が無いことを確認する。
検査目的を確認する。
障害物となるものを除去する。

【ポジショニング】

WristAxial01
WristAxial02
WristAxial03
WristAxial04
previous arrow
next arrow
WristAxial01
WristAxial02
WristAxial03
WristAxial04
previous arrow
next arrow

座位。

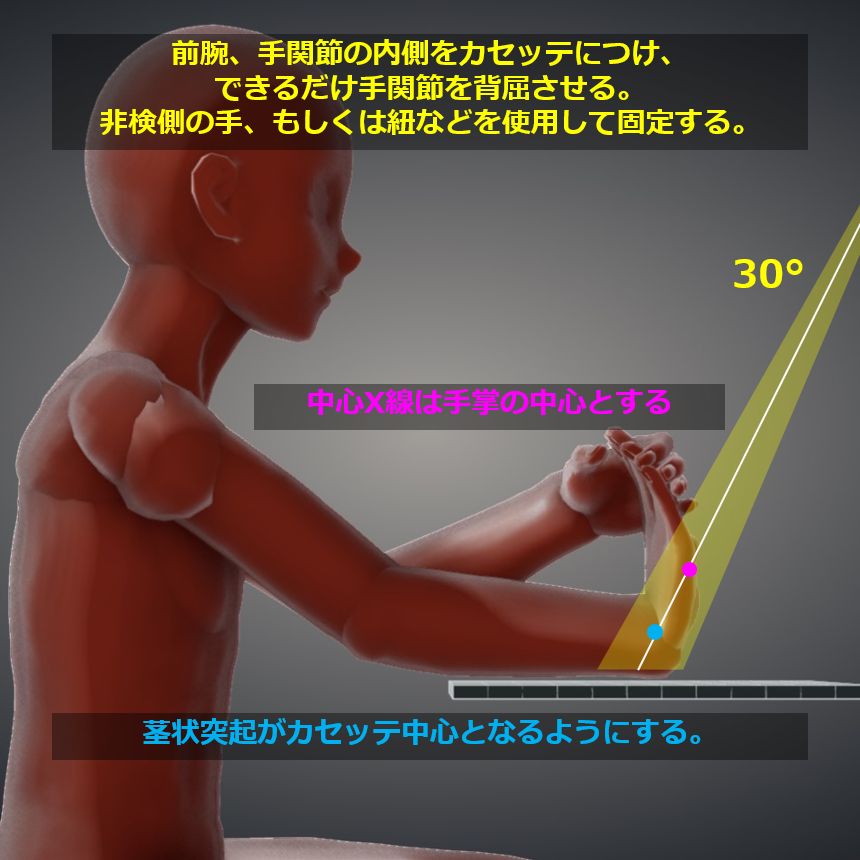

前腕、手関節の内側をカセッテにつける。

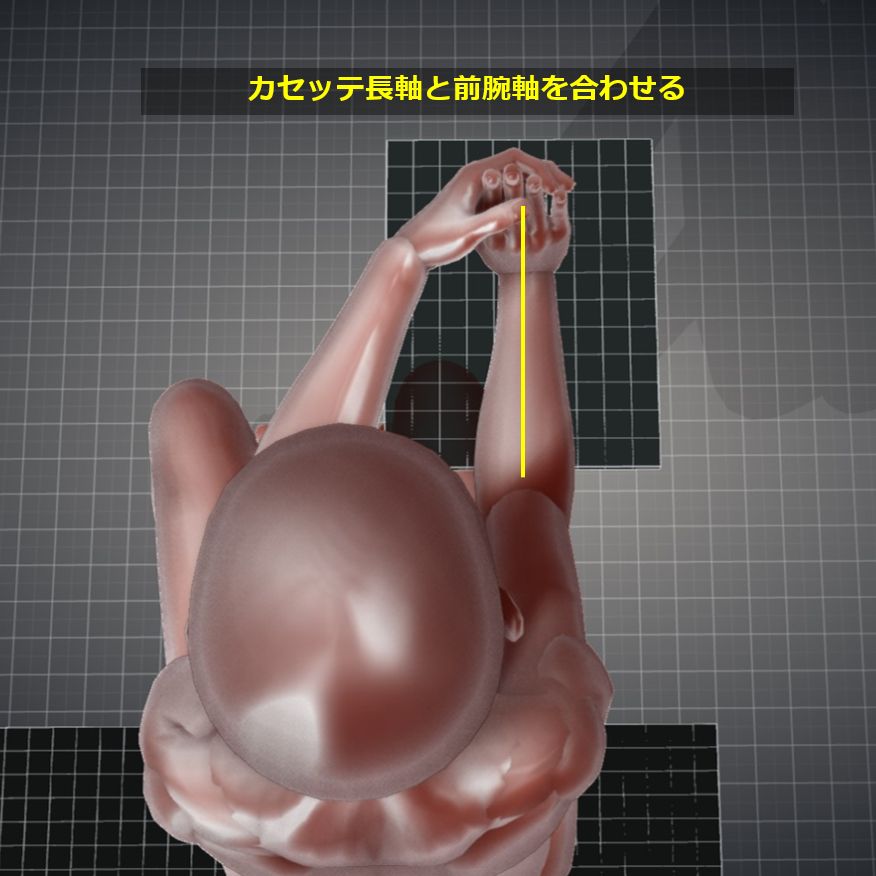

前腕の軸とカセッテ長軸の中心線を合わせる。
茎状突起をカセッテ中心にする。
手関節をできるだけ(>90°)背屈させて、非検側の手もしくは紐などを使用して姿勢を保持する。

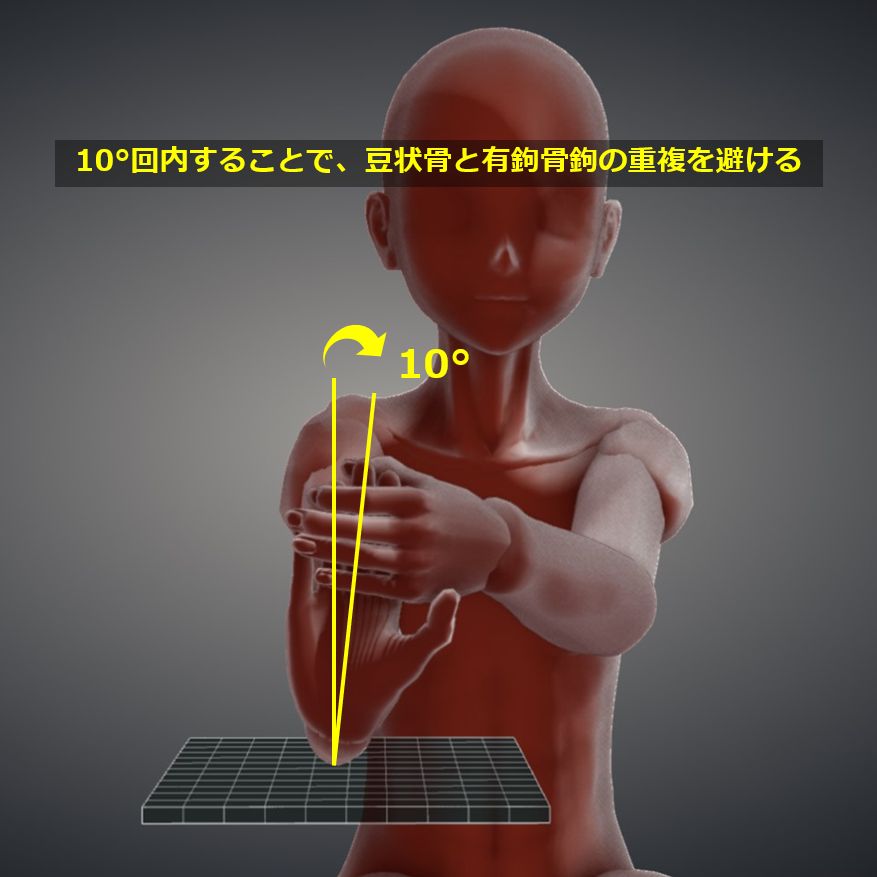

有鉤骨鉤と豆状骨が重ならないように、10°程度回内する。

【X線入射点・撮影距離・照射野】

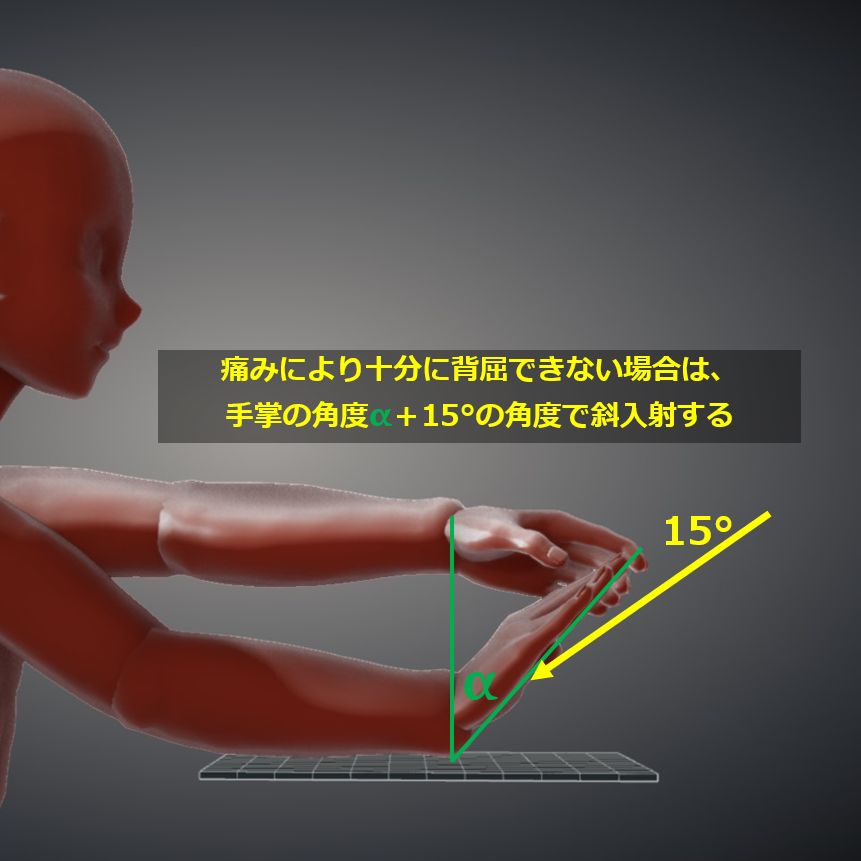

入射点:手掌の中心に、近位に向けて30°で斜入射。ただし、患者が背屈できない場合は手掌の角度に15°加えて斜入射する。
撮影距離:100cm
照射野:上下は手指の近位が含まれる程度に絞る。

【撮影条件】
50kV / 5mAs
グリッド ( – )

【画像・チェックポイント】
正常例
有鉤骨骨折

WristAxial05
WristAxial06
previous arrow
next arrow
WristAxial05
WristAxial06
previous arrow
next arrow

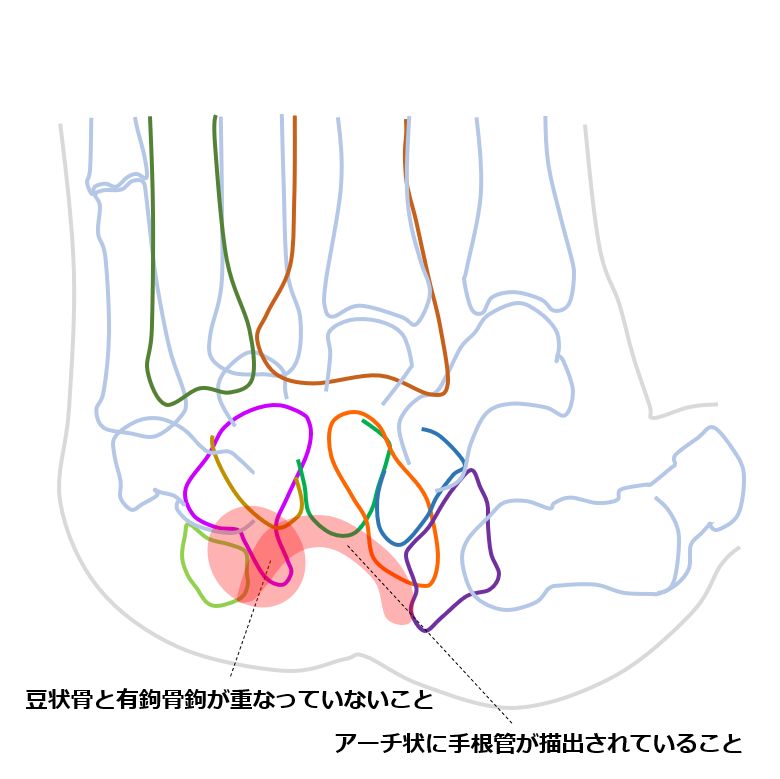

アーチ状に手根管が描出されていること。

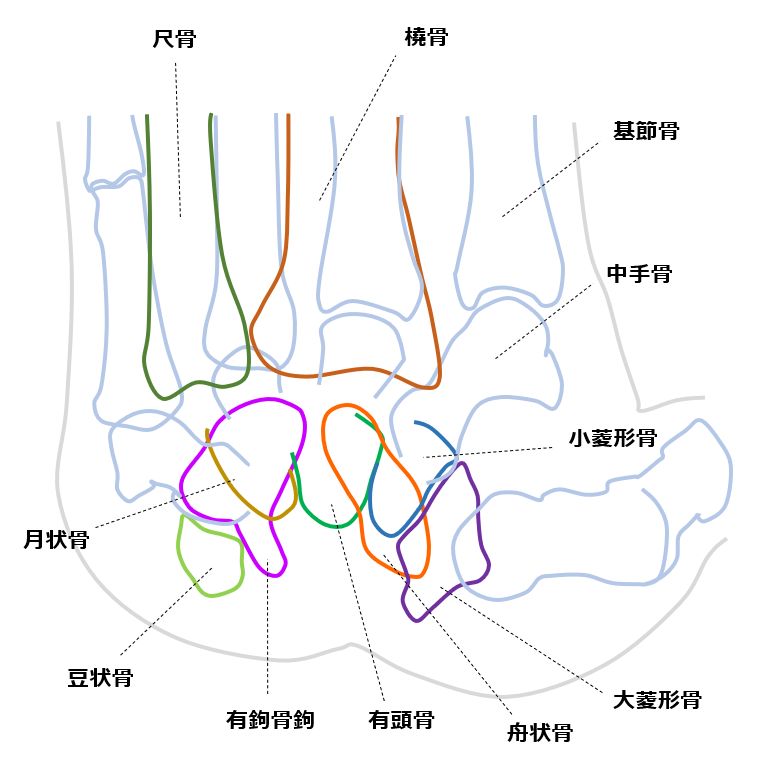

大菱形骨の手掌側、舟状骨、有頭骨、有鉤骨鉤、豆状骨(全体)が観察できること。
豆状骨と有鉤骨鉤が重なっていないこと。

【動画】

【関連資料】

手根管症候群とは?
