Radiograph

前腕骨側面撮影 Forearm lateral view

English ver.
Radiopaedia

【撮影目的】
橈骨および尺骨の骨折(Galeazzi骨折Monteggia骨折)、脱臼、病変の側面からの観察。手関節・肘関節が完全な側面像となっているが、入射点から広がりのある線束で投影されているため、両関節の観察にはそれぞれの撮影法を用いる。

【撮影前の確認事項】
検査目的を確認する。
目的とする部位は肘関節側か手関節かを確認する。

【ポジショニング】

forearmLAT15
forearmLAT16
forearmLAT17
forearmLAT18
previous arrow
next arrow
forearmLAT15
forearmLAT16
forearmLAT17
forearmLAT18
previous arrow
next arrow

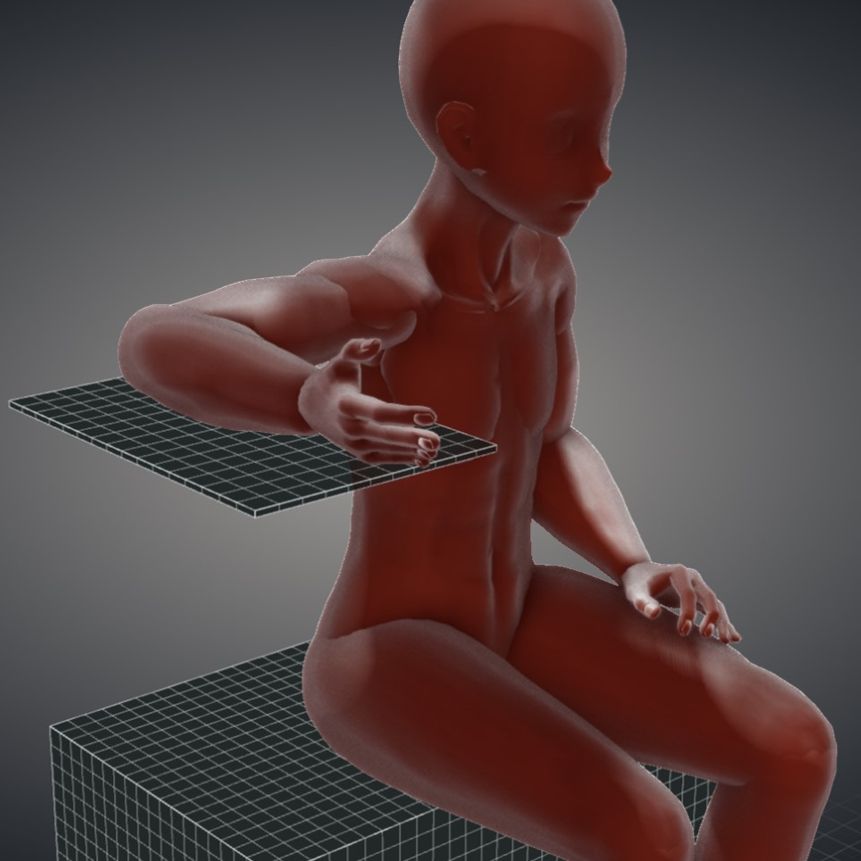

座位。

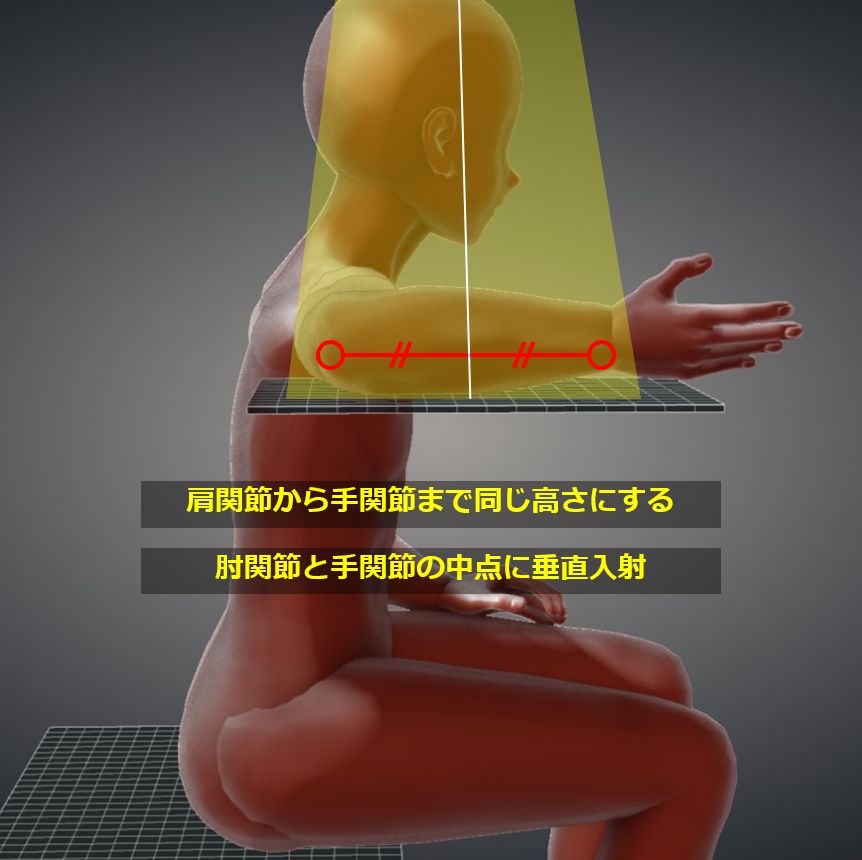

上腕ー肘関節ー手関節を肩と同じ高さにする。

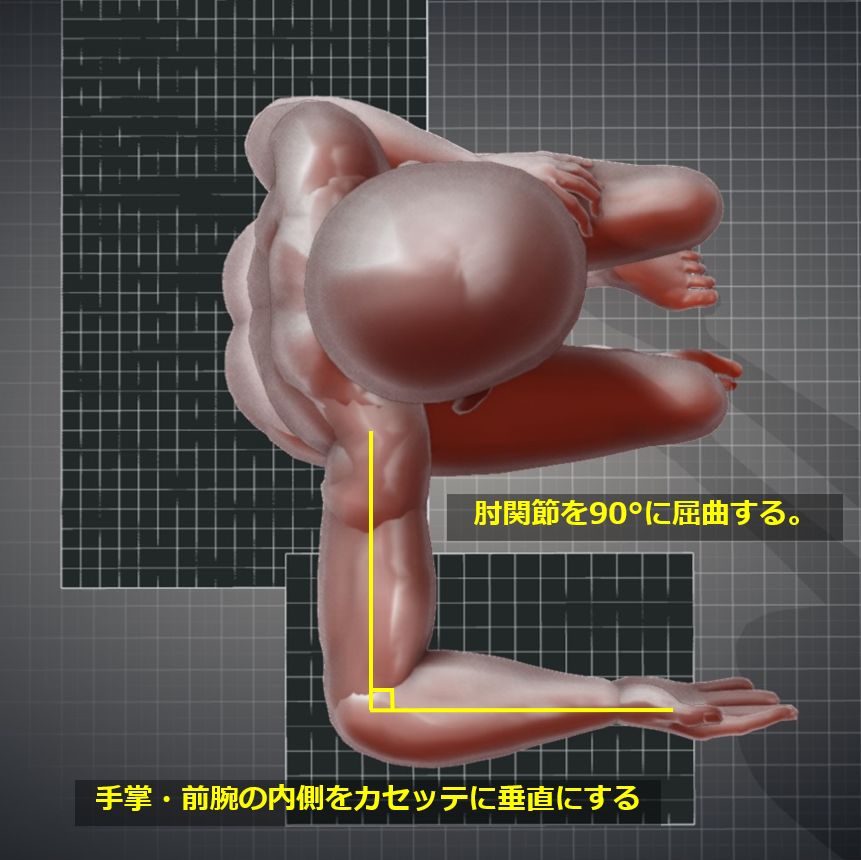

肘を90°に曲げ、手掌・前腕の内側をカセッテにつける。
橈骨・尺骨の茎状突起を重ねる。
ヒール効果を利用するため、肘関節が陰極側にくるようにする。

【X線入射点・撮影距離・照射野】
入射点:肘関節と手関節の中点。
撮影距離:100cm
照射野:手関節の皺から肘関節の皺まで余裕を持って含め、左右は皮膚面まで絞る。

【撮影条件】
55kV / 5mAs
グリッド ( – )

【画像・チェックポイント】

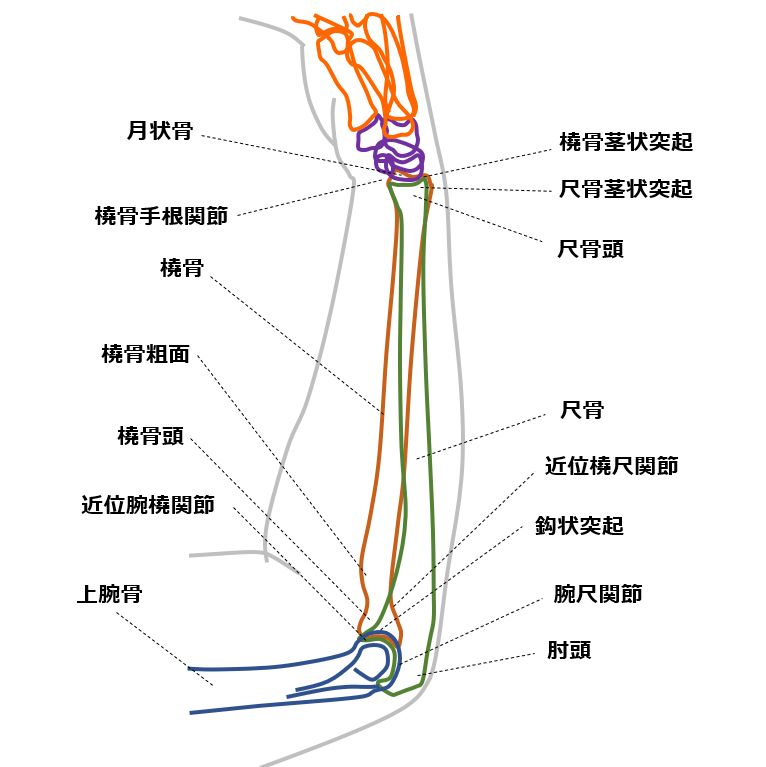

正常例(Radiopaedia)

forearmLAT19
forearmLAT20
previous arrow
next arrow
forearmLAT19
forearmLAT20
previous arrow
next arrow

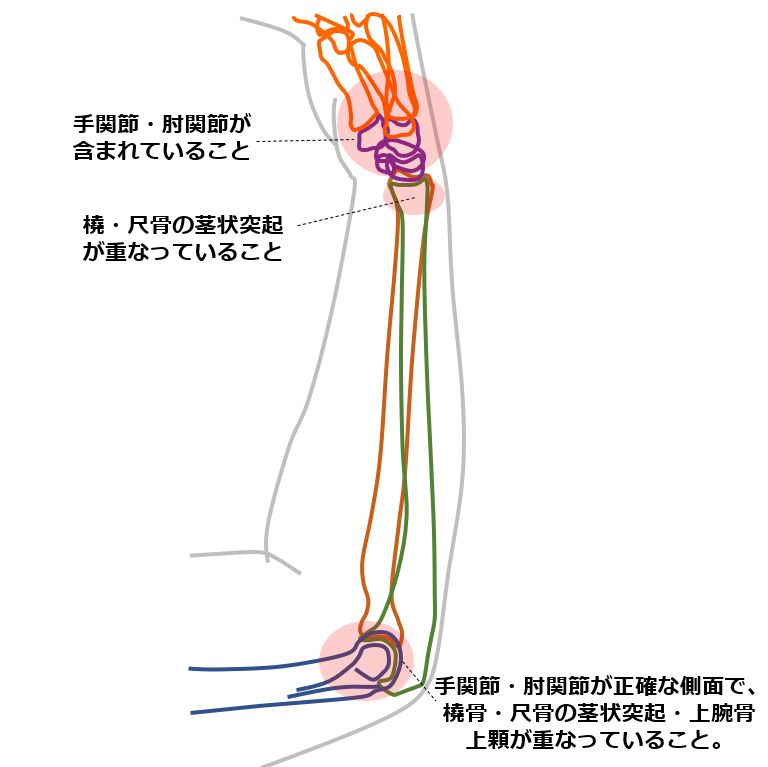

手関節・肘関節が含まれていること。
手関節・肘関節が正確な側面で、橈骨・尺骨の茎状突起・上腕骨上顆が重なっていること。
