Radiograph

下腿骨正面撮影 Lower leg AP view

English ver.
Radiopaedia

【撮影目的】
膝関節から足関節まで投影し、脛骨と腓骨を正面から観察する。
脱臼、骨折、骨髄炎、異物の診断。

【撮影前の確認事項】
障害物となるものを除去する。

【ポジショニング】

LowerLeg006
LowerLeg007
LowerLeg008
LowerLeg009
previous arrow
next arrow
LowerLeg006
LowerLeg007
LowerLeg008
LowerLeg009
previous arrow
next arrow

仰臥位。
骨盤の傾きがなく、左右の上前腸骨棘とカセッテの距離が等しいこと。

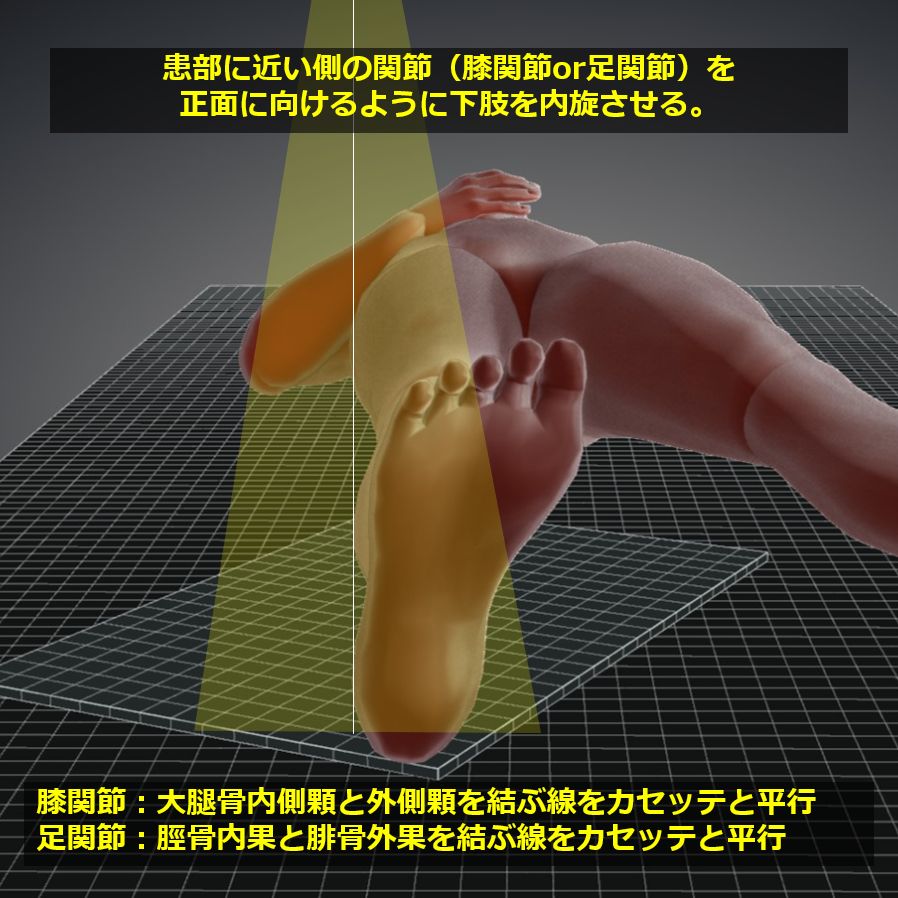

検査目的に近い側の関節を正面にするよう下肢を内旋する。
膝関節:大腿骨内側顆と外側顆を結ぶ線をカセッテと平行
足関節:脛骨内果と腓骨外果を結ぶ線をカセッテと平行

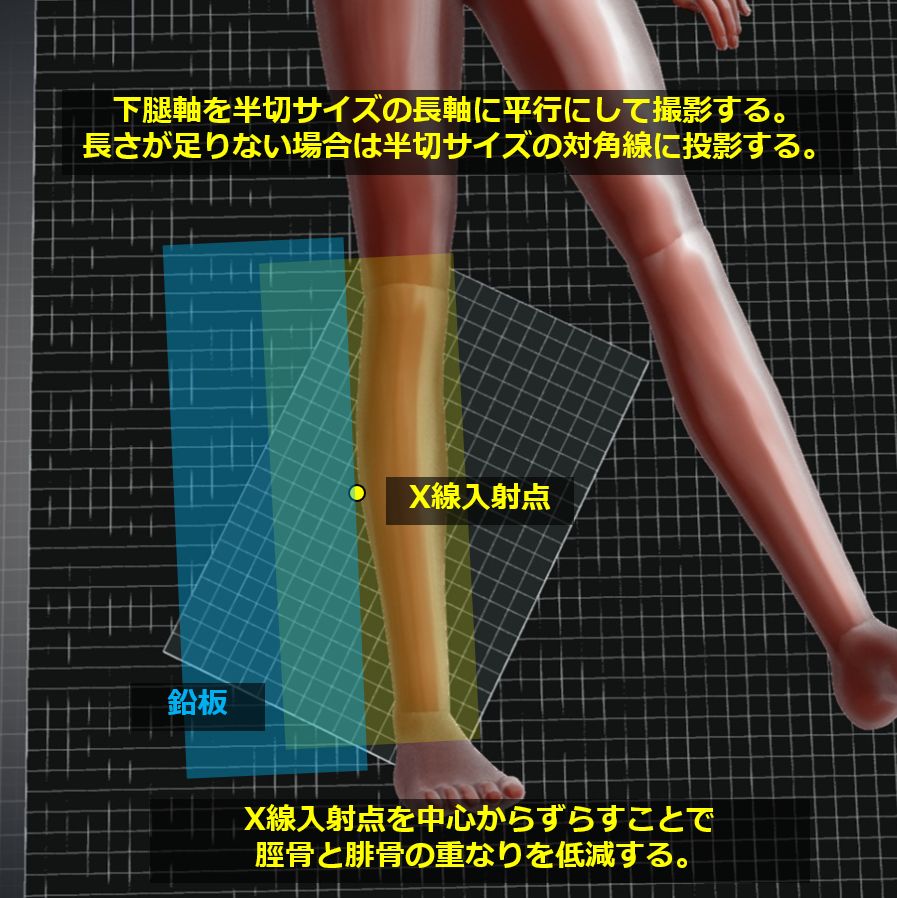

半切サイズの長軸方向と平行に下腿を配置する。収まらない場合は、対角線上に下腿を配置する。

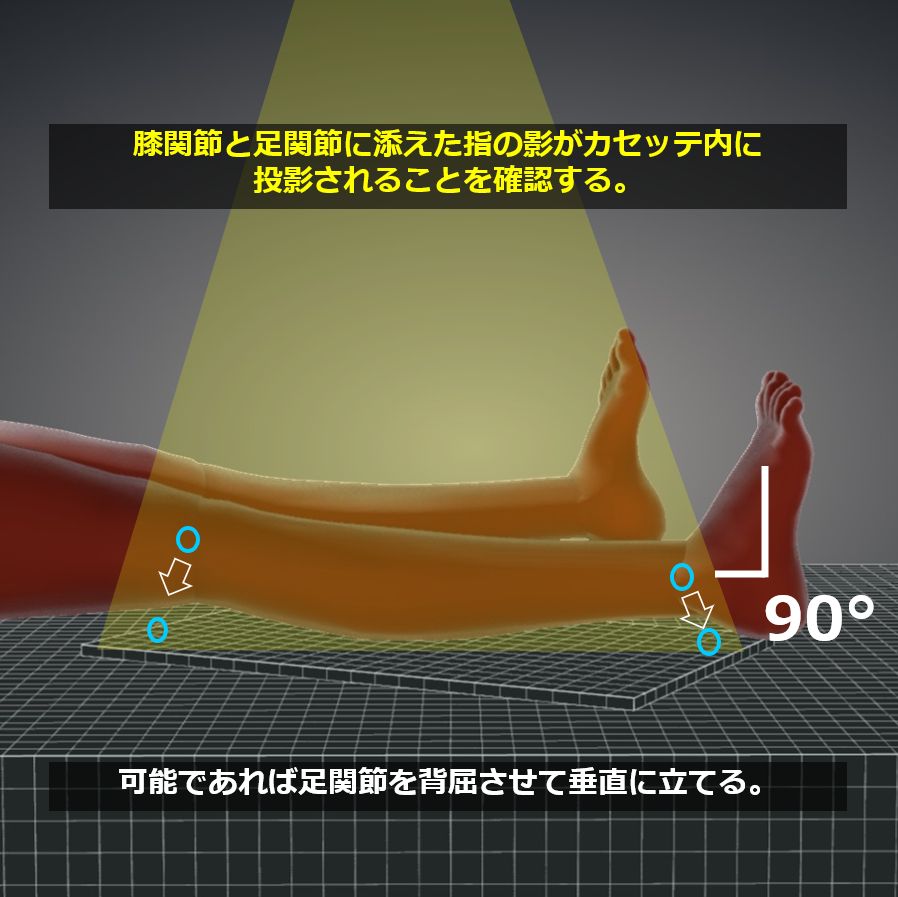

足関節を90°にするため背屈する。

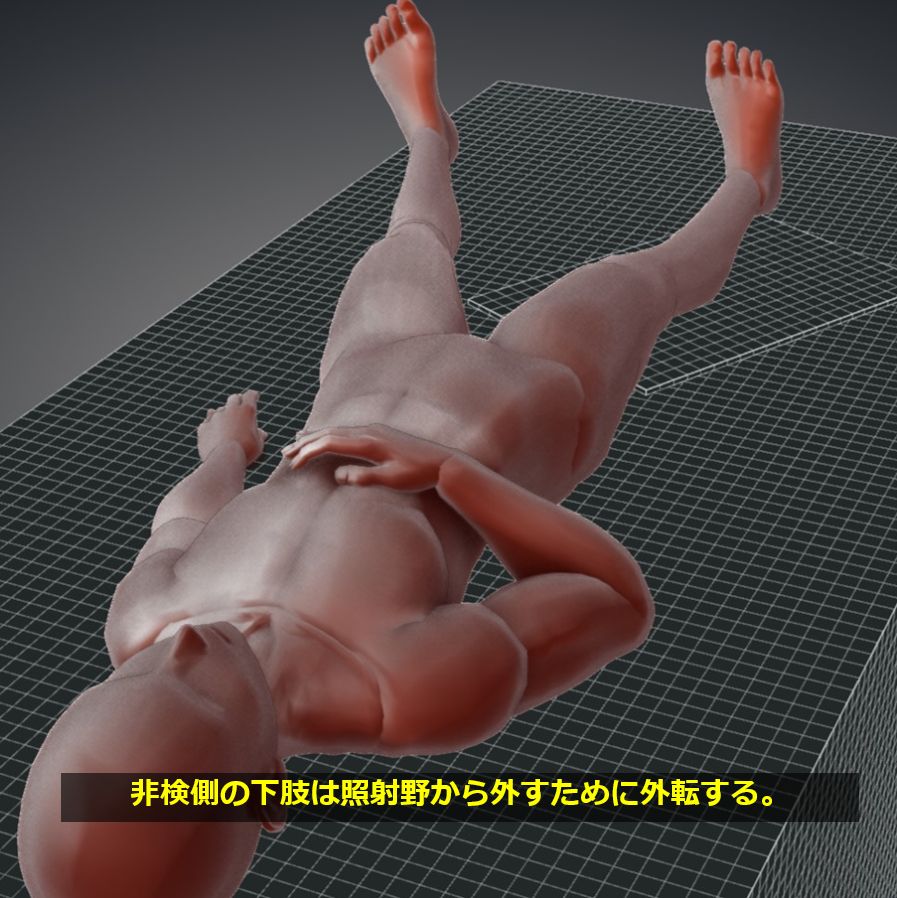

非検側の下肢は外転し、照射野から外す。
ヒール効果を考慮して,X線管球の陽極を足関節側にする.
不要な照射範囲は鉛板で覆う。
RLマーカーを配置する。

【X線入射点・撮影距離・照射野】
入射点:上下は下腿中心で、腓骨側の皮膚面に向けて垂直入射。
距離:100cm
照射野:膝関節から足関節を含み、皮膚面まで絞る。

【撮影条件】
55kV / 5mAs
グリッド ( – )

【画像・チェックポイント】

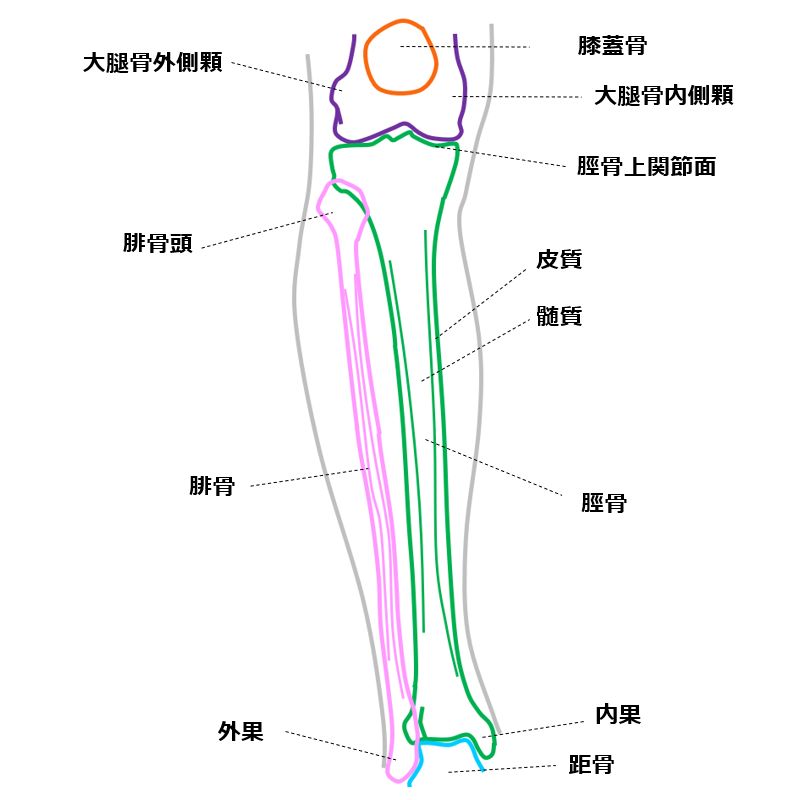

正常例 (Radiopaedia)

LowerLeg010
LowerLeg011
previous arrow
next arrow
LowerLeg010
LowerLeg011
previous arrow
next arrow

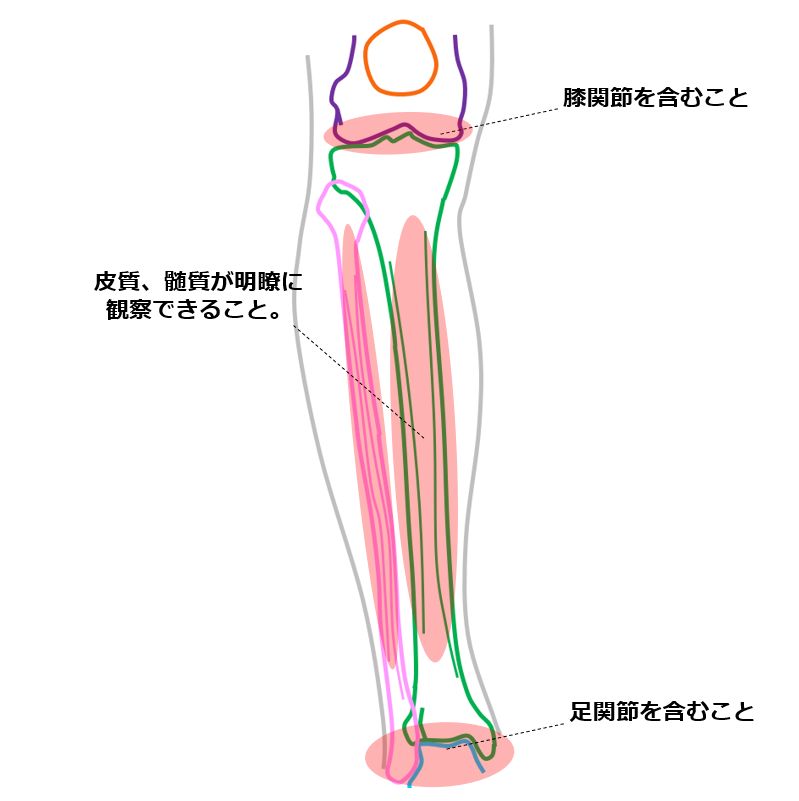

膝関節から足関節までが含まれていること。
近位と遠位で腓骨が脛骨に重なるがそれ以外は重なりがないこと。
骨幹の皮質、髄質が明瞭に観察できること。
非検側の下肢が重なっていないこと。
軟部組織が観察できる寛容度であること。
RLマーカーが入っていること。
動きによるブレがないこと。
