Radiograph

シュラー法 Schuller view

English ver.
Radiopaedia
Radiopaedia

【撮影目的】
下顎骨頭と顎関節窩の観察。可動範囲に異常がある場合など。
乳突蜂巣の観察。

【撮影前の確認事項】
検査目的を確認する。(聴器が目的であれば開口、顎関節が目的であれば開口・閉口)
障害物となるものを除去する(ヘアピン、眼鏡、ピアス、ネックレス、入れ歯等)。

【ポジショニング】

Schuller006
Schuller007
Schuller008
Schuller009
previous arrow
next arrow
Schuller006
Schuller007
Schuller008
Schuller009
previous arrow
next arrow

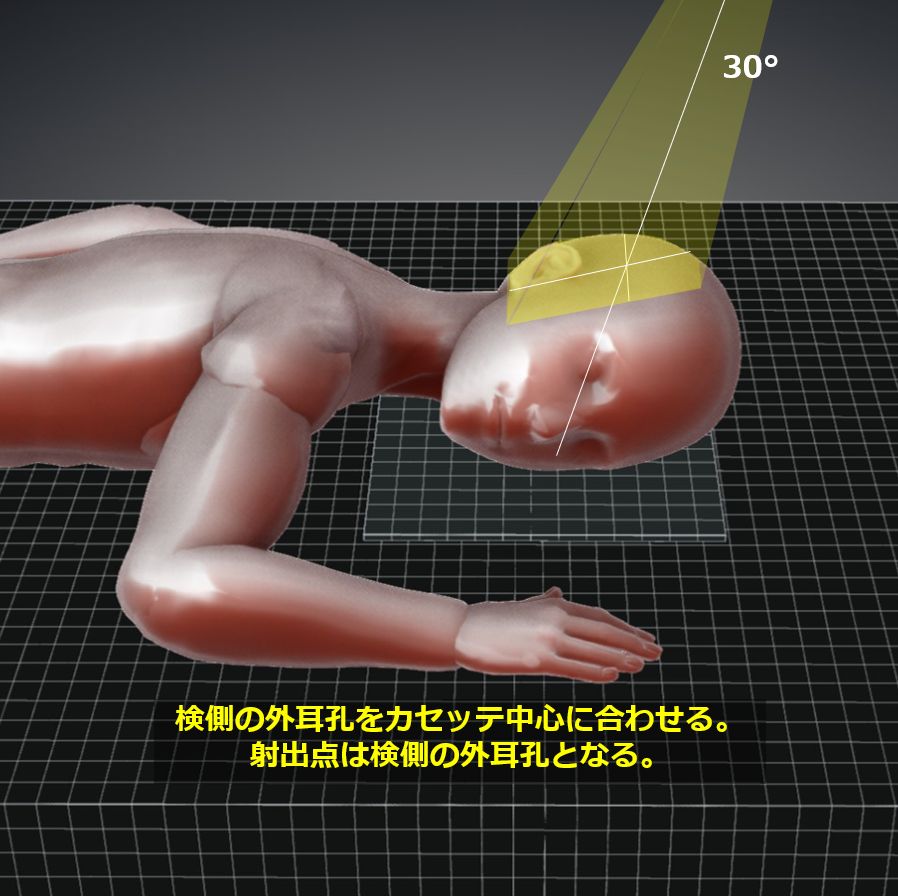

腹臥位から頭部を横に向け、検側を下にした側面とする。
検側の外耳孔をカセッテ中心に合わせる。

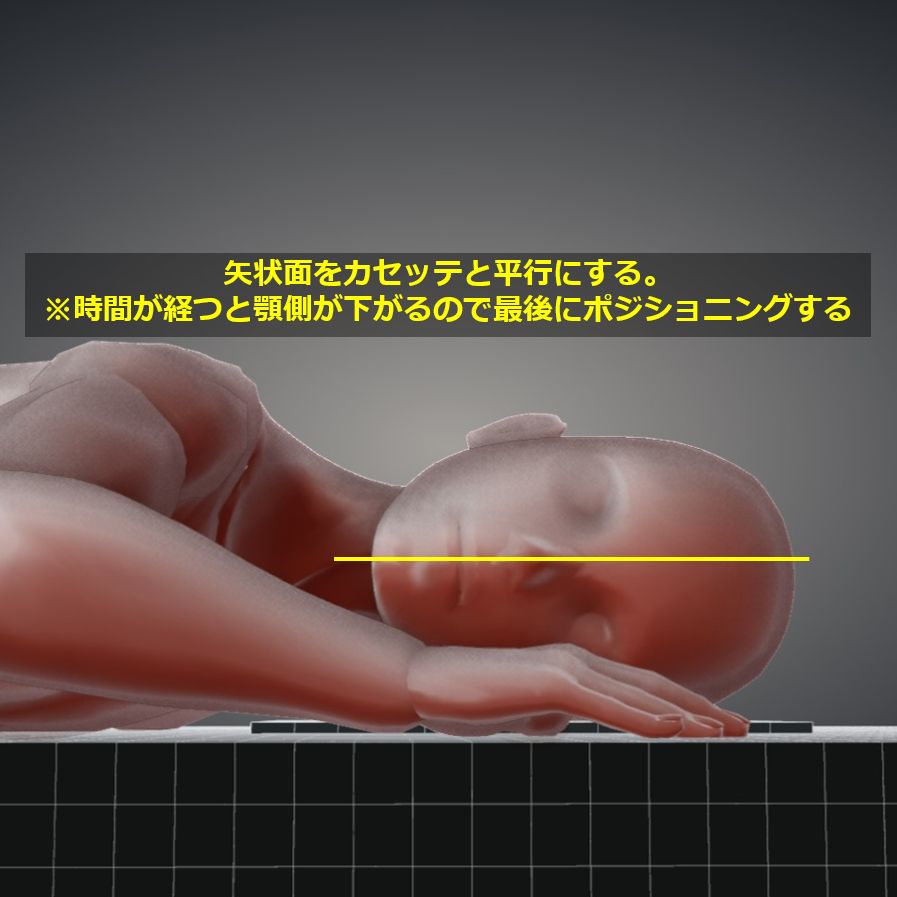

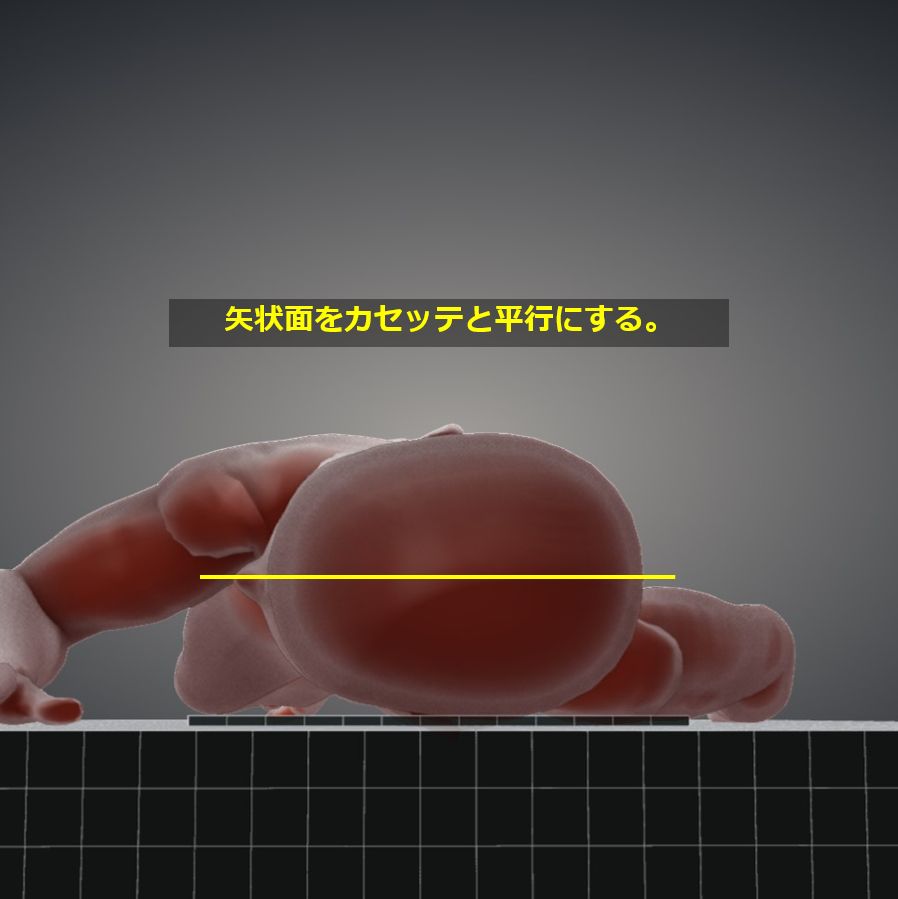

正中矢状面とカセッテが平行であることを、頭側・正面から見て確認する。
マーカー(R/L)を必ず置く。
長時間、側面性を保つことは難しいためその他の準備を済ませておく。

【X線入射点・撮影距離・照射野】

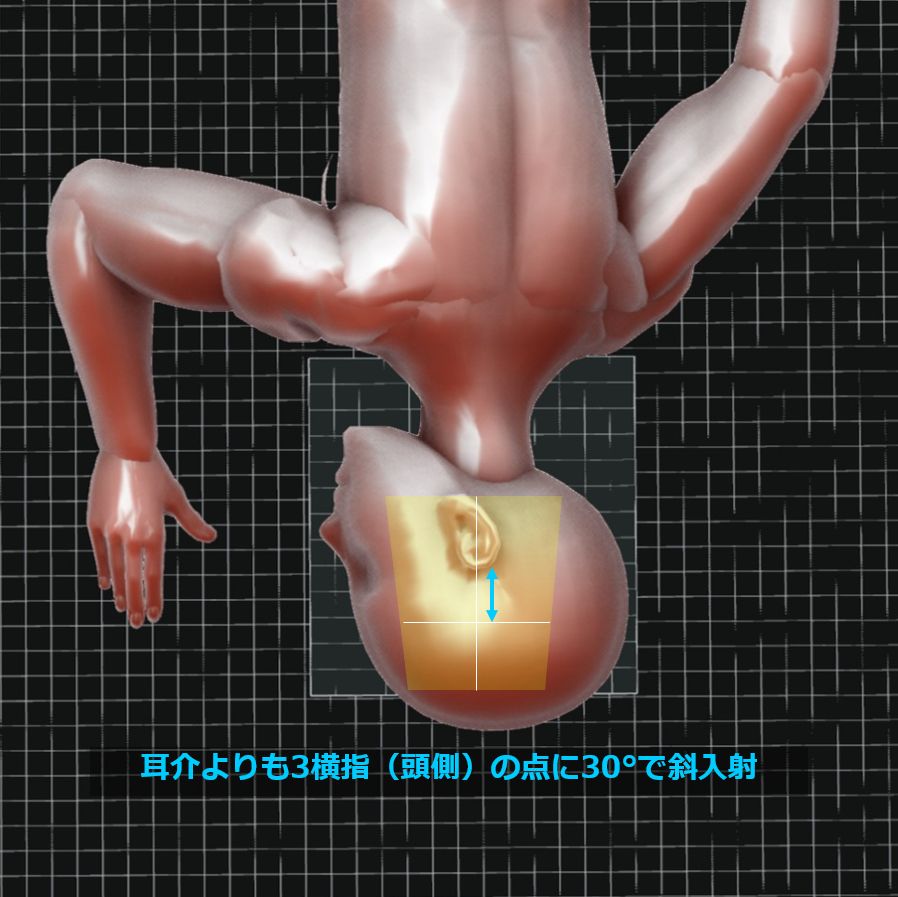

入射点:非検側の耳介から3横指上(頭側)の点に向けて頭尾方向25~30度で斜入射。小児の場合は20°。
撮影距離:100cm
照射野:15×15cm程度で乳突蜂巣を含める。

【撮影条件】
70kV / 16mAs
グリッド ( + ) ※グリッドの向きは頭尾方向
呼吸停止

【画像・チェックポイント】

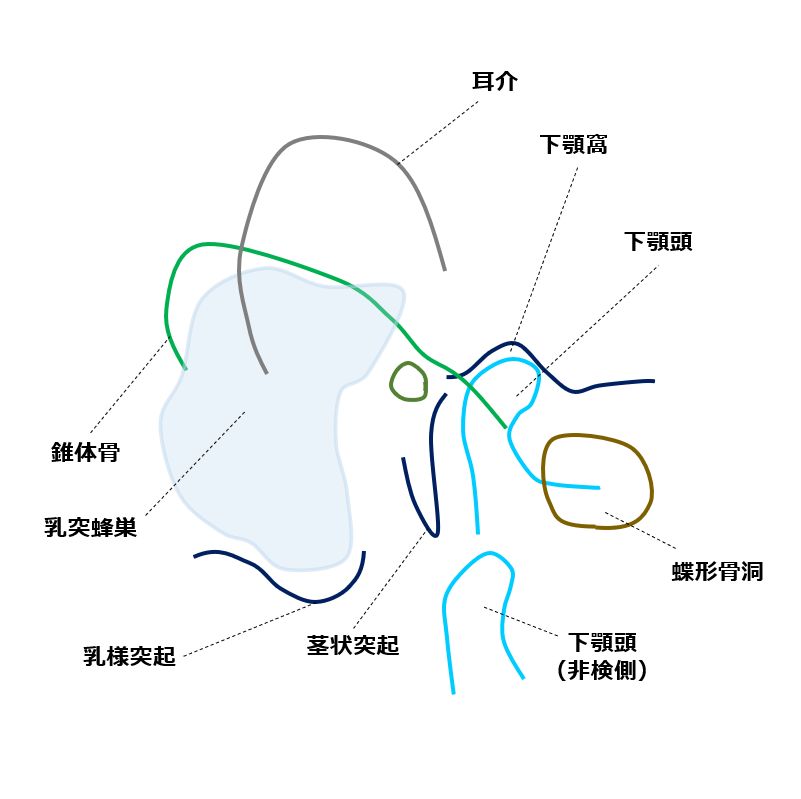

正常例

Schuller010
Schuller011
previous arrow
next arrow
Schuller010
Schuller011
previous arrow
next arrow

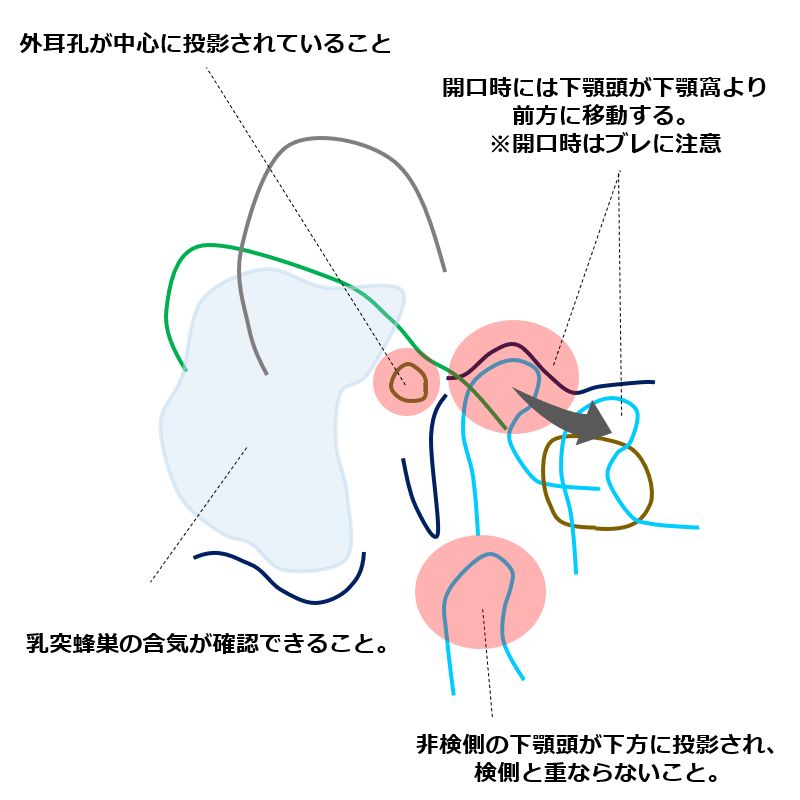

非検側の顎関節が下方に位置し、検側の顎関節が明瞭に投影されていること。
閉口では下顎頭が顎関節内に位置し、開口では顎関節より前方に位置する。
→開口の画像ではブレに注意する。
乳突蜂巣の含気が観察できる。
外耳孔が中心に投影されていること。
