Radiograph

下顎頭撮影(経眼窩) Mandibe head view, Transorbital projection, Orbitocondylar projection

English ver.

【撮影目的】
眼窩の内側に下顎頭、下顎枝を投影する。
骨折、脱臼、炎症などの観察。
比較のために両方向から撮影する。

【撮影前の確認事項】
障害物となるものを除去する(ピアス、眼鏡等)。

【ポジショニング】

MandibleHeadInOrbit
MandibleHeadInOrbit1
MandibleHeadInOrbit2
previous arrow
next arrow
MandibleHeadInOrbit
MandibleHeadInOrbit1
MandibleHeadInOrbit2
previous arrow
next arrow

背臥位または座位。

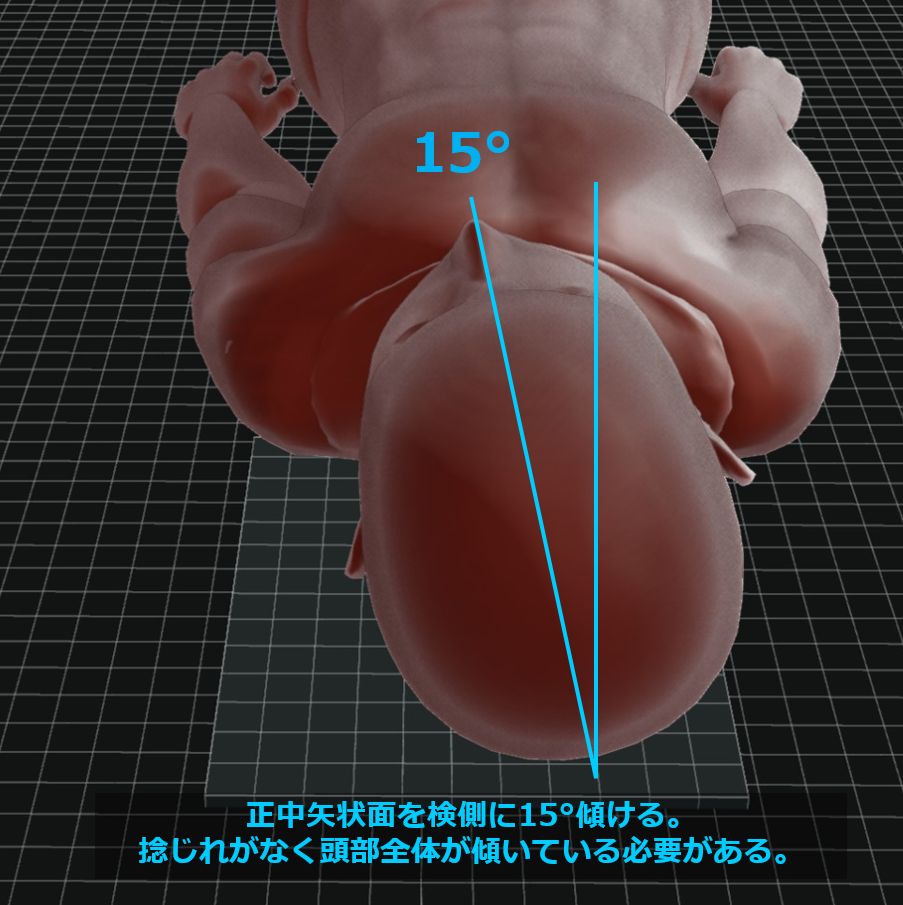

捻じれがなく、頭部全体を検側に15°傾ける。
枕を入れ、顎を引いてドイツ水平線とカセッテを垂直にする。
マーカー(R, L)を置く。
口を大きく開けさせる。

【X線入射点・撮影距離・照射野】
入射点:検側の眼窩に向けて、頭尾方向25°で斜入射する。
撮影距離:100cm
照射野:非検側の眼窩にかからないように絞る。

【撮影条件】
80kV / 8mAs
グリッド ( + )
呼吸停止

【画像・チェックポイント】
FIGURE 44-2

MandibleHeadInOrbit3
MandibleHeadInOrbit4
MandibleHeadInOrbit5
previous arrow
next arrow
MandibleHeadInOrbit3
MandibleHeadInOrbit4
MandibleHeadInOrbit5
previous arrow
next arrow

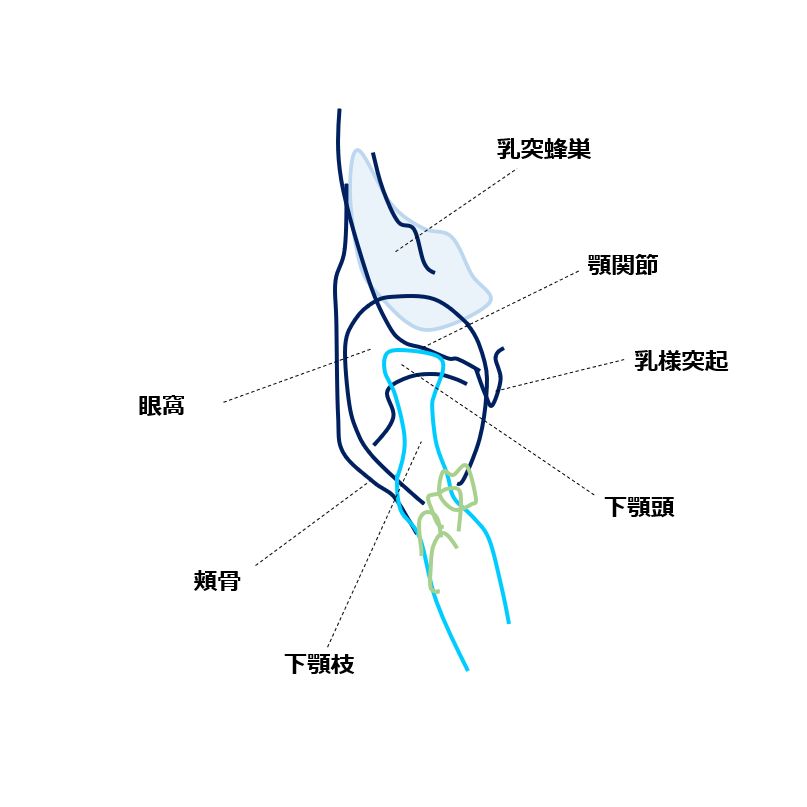

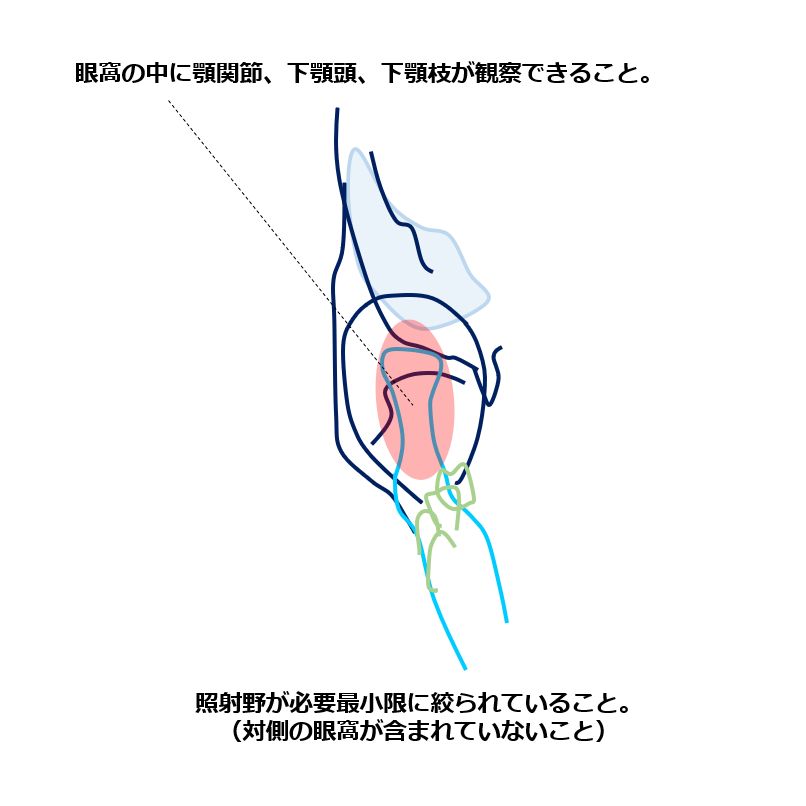

下顎頭が側頭骨に重ならずに、眼窩中心に投影されている。
→重なっている場合は口をもっと開ける必要がある
必要最小限に照射野が絞られていること。
マーカーが入っていること。
目的部位が適正なコントラスト、寛容度であること。

【動画】

【関連資料】
http://www.fdcnet.ac.jp/gazou/textbook/kougai/ppt.html
